该附件为：
市殡仪馆建设项目边坡支护工程施工图.dwg
，格式为dwg，包含：施工图 设计说明 计算书，节点清晰，同类工程推荐下载参考。
一、项目概要：
建设场地位于xx殡仪馆内，主要拟建1栋4F低层建筑物及地下车库（-1F），形成的挖方岩土质混合基坑边坡最高13.46m（ab），基坑土质边坡最高6.2m（bc 等），土质环境边坡最高 8.0m（B9B10）。
按上述设计场平高程进行场平及基坑开挖后，将形成基坑边坡及环境边坡，先分类介绍如下∶
（1）基坑边坡
根据设计意图，拟建场地将在-1F地下车库周边形成基坑边坡，边坡高度5.7～11.5m，以挖方岩质边坡为主，局部为挖方土质边坡。
（2）环境边坡：
根据设计意图，将在拟建守灵服务楼西部、南部及南东侧形成8段环境边坡，边坡高度1.2~8.0m，以挖填方土质边坡为主。
二、执行规范：
《建筑边坡工程技术规范》（GB50330-2013）;
《混凝土结构设计规范》（GB50010-2010）（版）;
《建筑地基基础设计规范》（GB50007-2011）;
《建筑边坡工程施工质量验收规范》（DBJ/T50-100-2010）。
《建筑基桩检测技术规范》（JGJ106-2014）

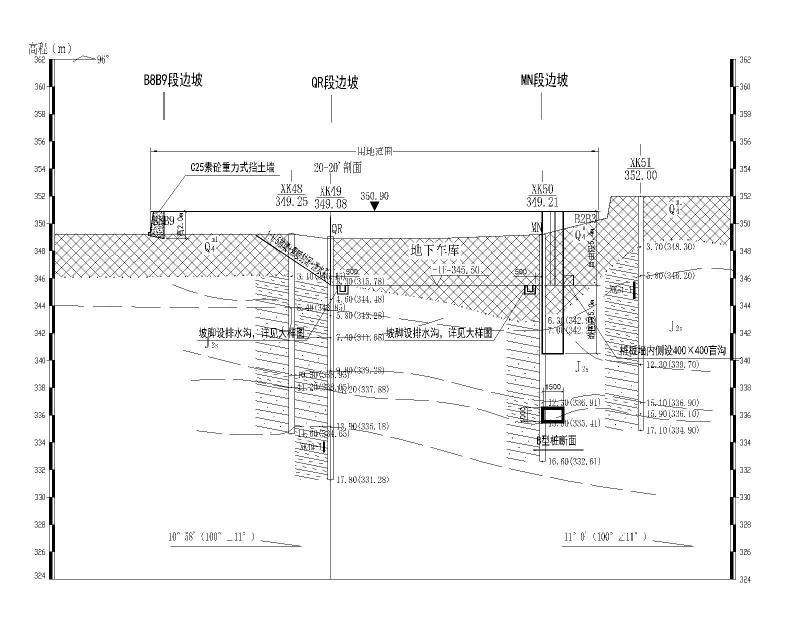

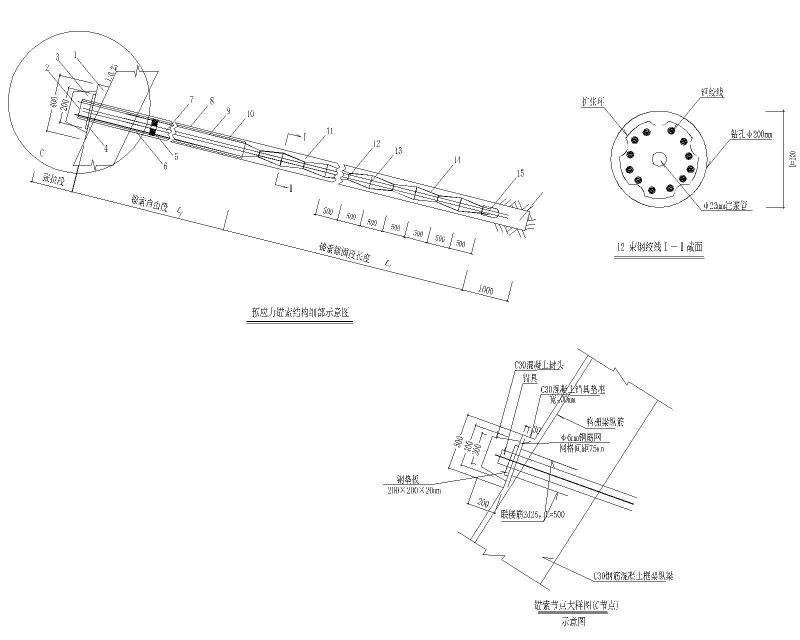

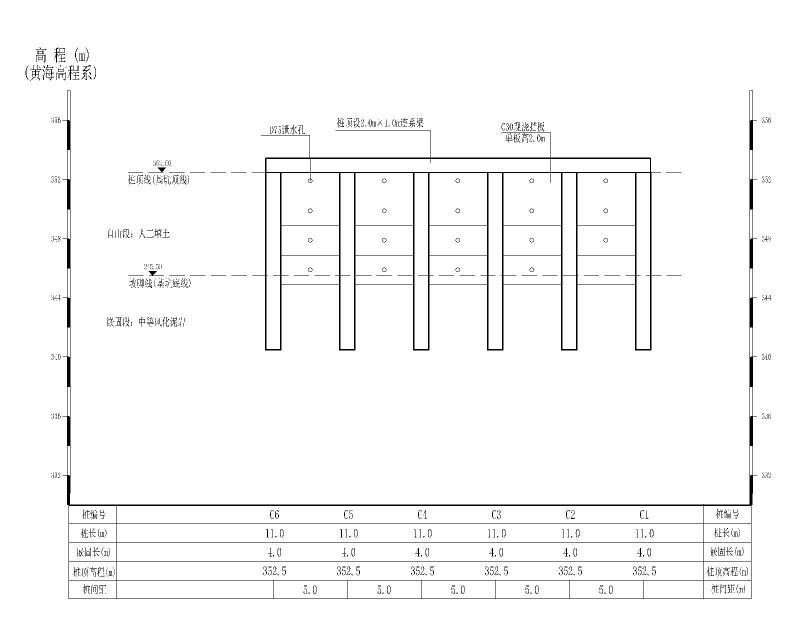

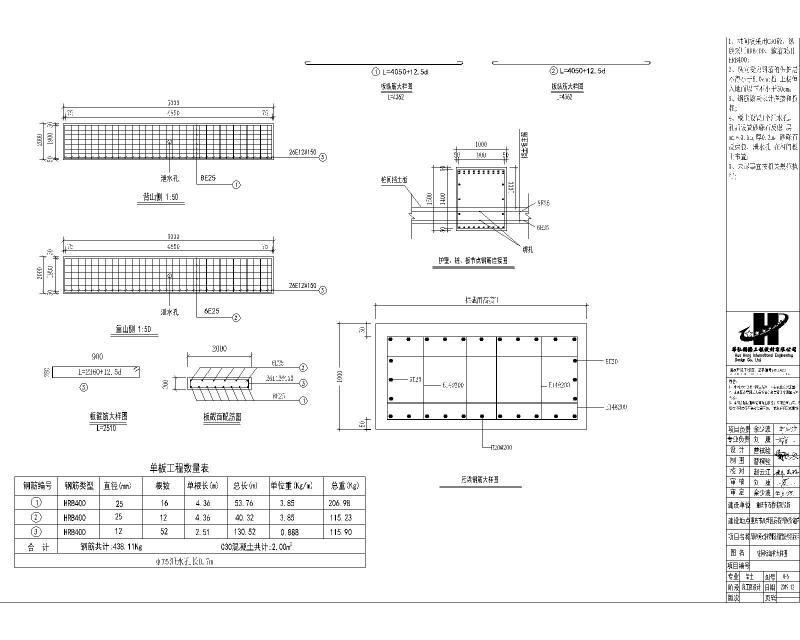

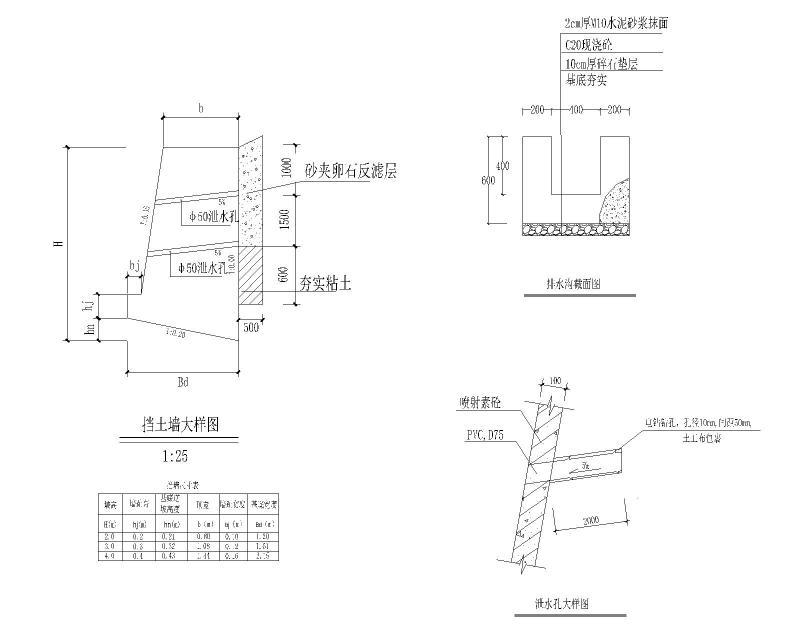

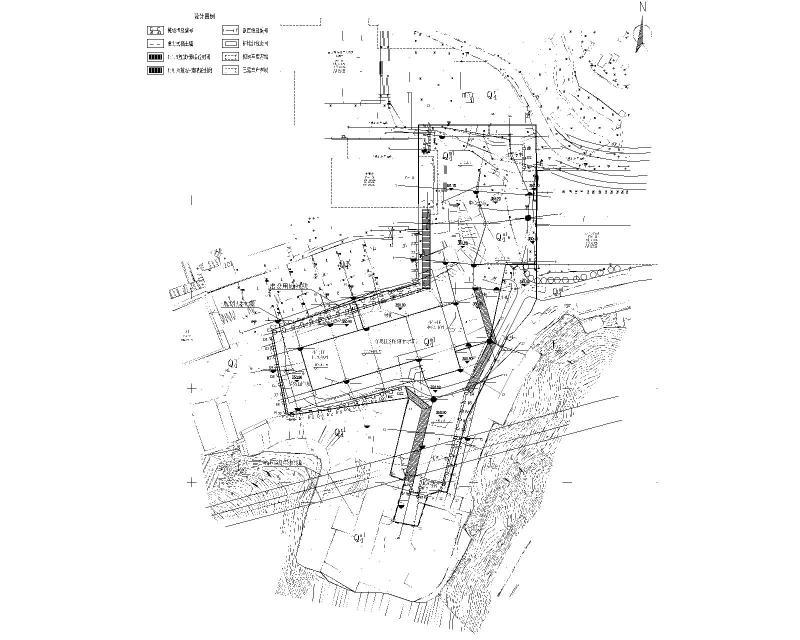

三、相关图片：
