总部大厦基坑支护工程施工大样图cad平面布置图

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为 [ 深圳 ] 总部大厦基坑支护工程施工图.dwg

项目概要：深圳某总部大厦项目位于深圳市南山区，包含C-11地块、C-12两个地块。本项目设地下室5层，基坑周长405.88m，开挖面积为9057.75m2，基坑深度约22.61m~31.31m。依据《深圳市基坑支护技术规范》（DB SJG05-2011），结合周边环境条件，确定本基坑支护结构安全等级为一级。

地形地貌：根据深圳地貌图，场地原始地貌为浅海（淤泥质海岸），后经填海形成陆域，现状为空地。孔口高程在4.61～6.56m之间，场地内部整体较平整。

主要包括：钻孔布置及周边环境图、周边管线图、基坑支护平面布置图、梁的标识、立柱坐标图、监测平面布置图、地铁监测平面布置图、剖面图、大样图、拆撑图等

CAD格式，共77张图

附PDF施工图与计算书

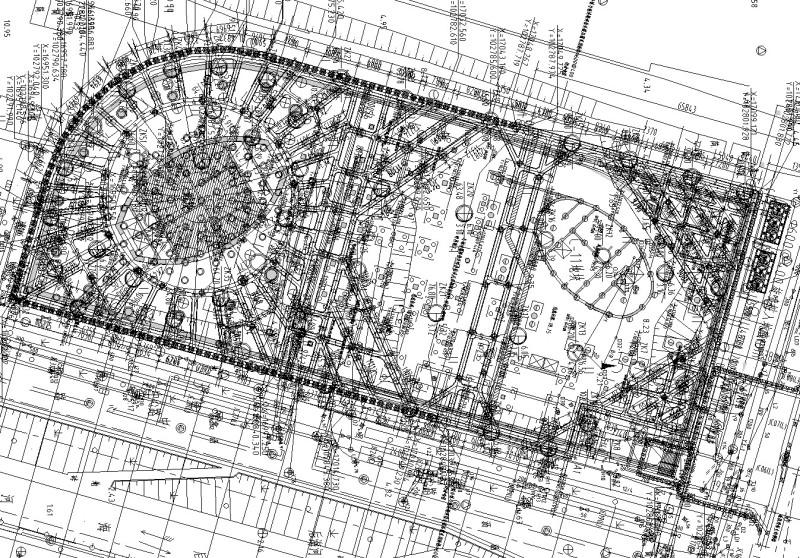

平面图

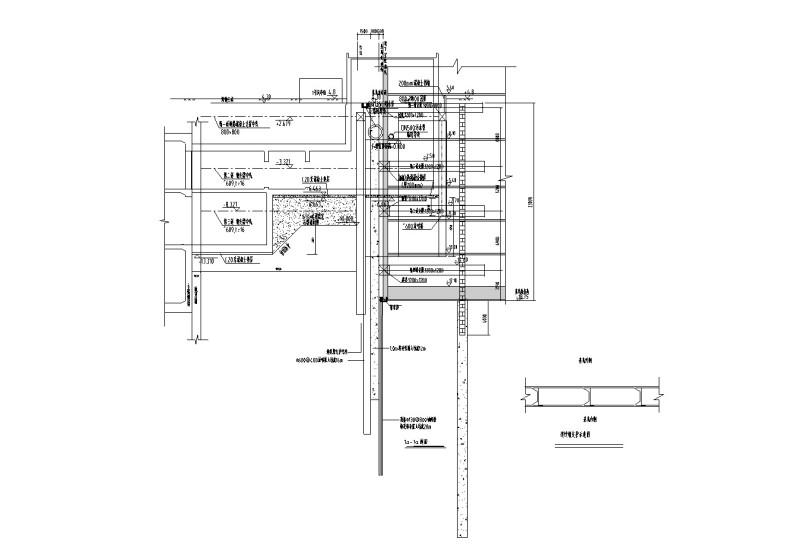

连续墙支护示意图

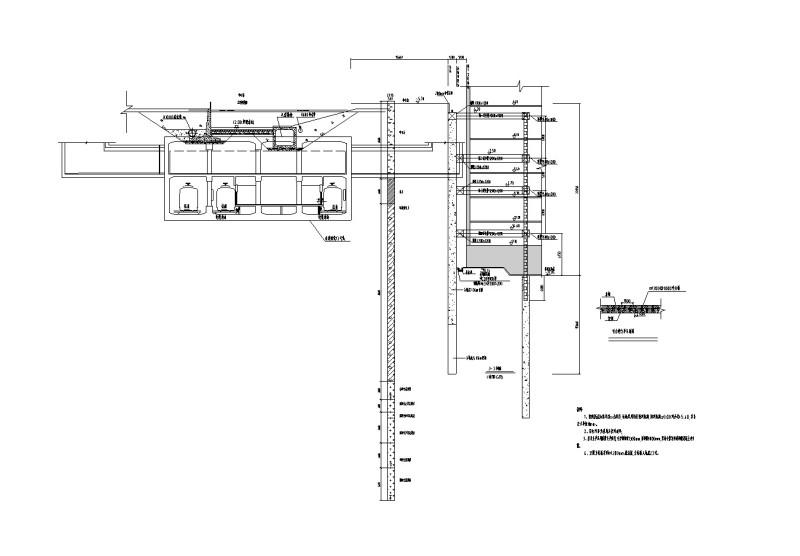

咬合桩支护示意图

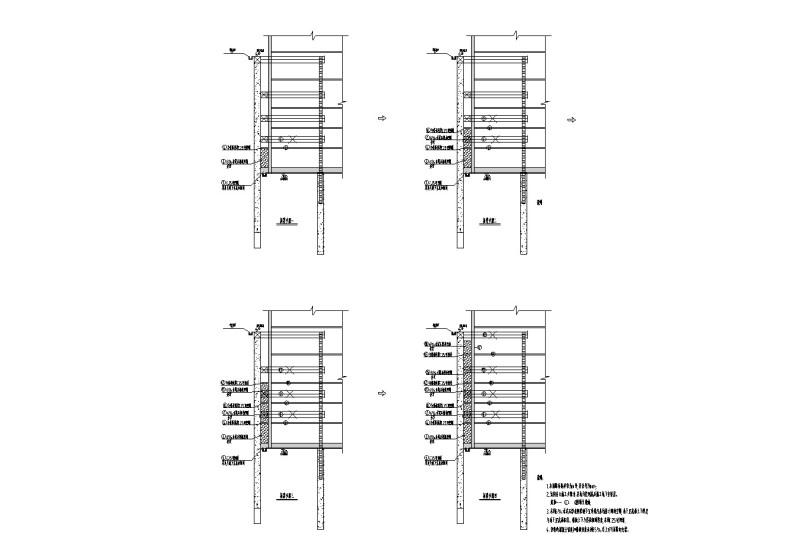

拆撑步骤

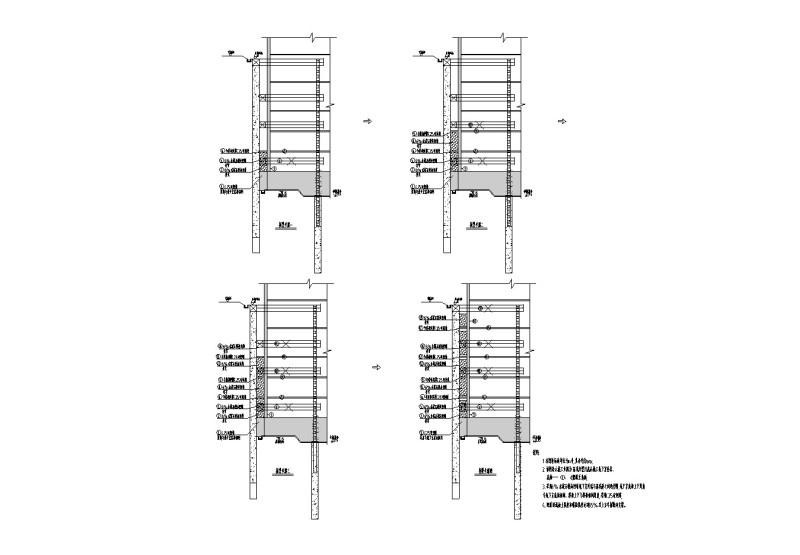

拆撑步骤2

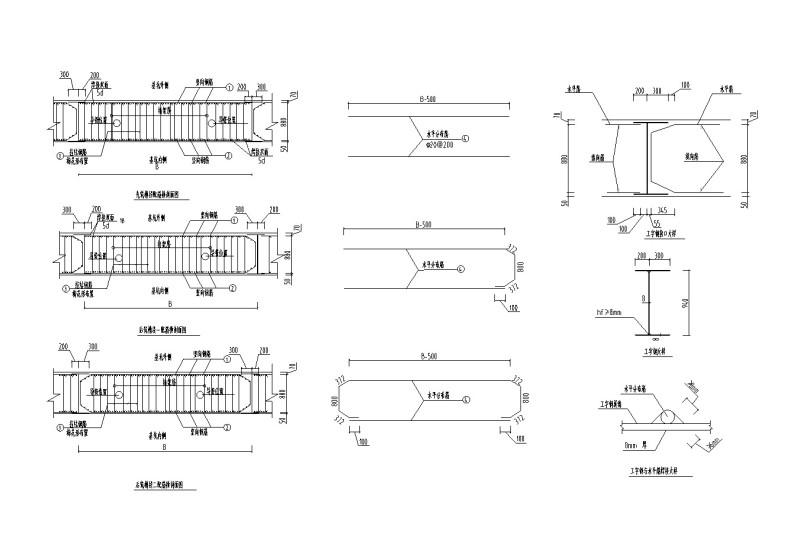

后筑槽段二配筋横剖面图

大样图1

大样图2

8-8剖面

转角处连续梁配筋大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
