[CAD]32层住宅楼剪力墙结构图纸(梁平法施工图)

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-2-24 23:04:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 参考图纸:32张
  • 设计年代:近代

附件详情

此为某大型房产商的某32层住宅楼的全套剪力墙结构图纸,图纸做工精细,基础采用CFG桩,一层入户采用两层架空,剪力墙布局采用大柱网,含钢量测算结果十分理想。
全套32张图纸,包括:CFG桩布置图、基础 平面布置图 、墙柱结构平面图、剪力墙暗柱表、楼面梁平法施工图等。

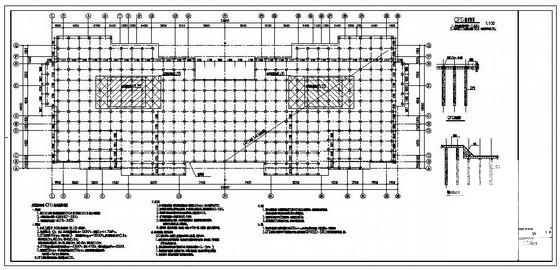

第 1 张图
第 1 张图

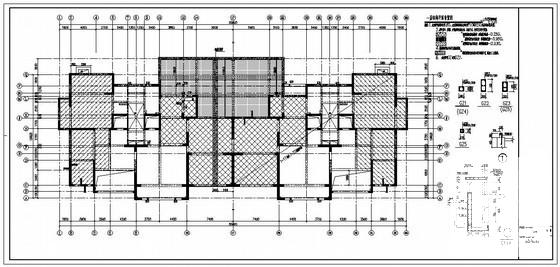

第 2 张图
第 2 张图

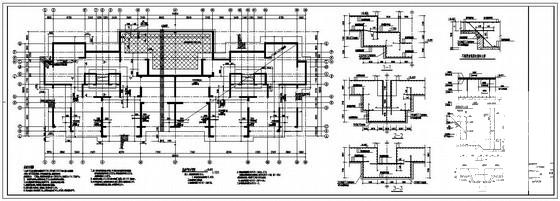

第 3 张图
第 3 张图

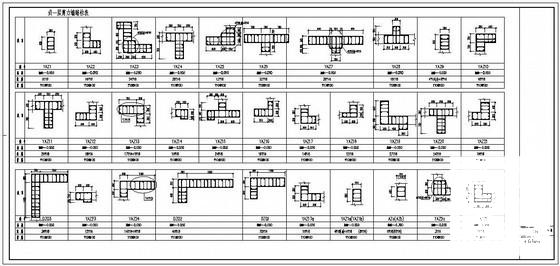

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-24 23:04:50上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfcwfes1cdf0ec1d1e.rar

2.15 MB

下载  售价: 100 积分    赚积分
