汽车销售公司培训楼(钢结构夹层)(平面布置图)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-2-25 10:24:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:8m
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

结构设计总说明、基础平面布置图、基础详图(集水坑)、框架柱平面布置图、一层平面布置图、一层梁配筋图、一层板配筋图、机房屋面层结构布置图、1#楼梯详图、2# 楼梯详图 、钢结构夹层 平面布置图

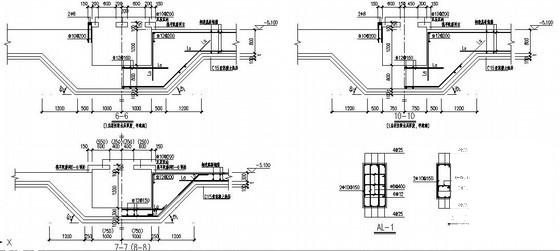

钢结构培训 - 1
第 1 张图

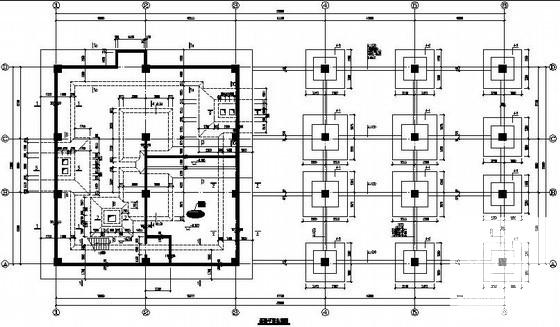

钢结构培训 - 2
第 2 张图

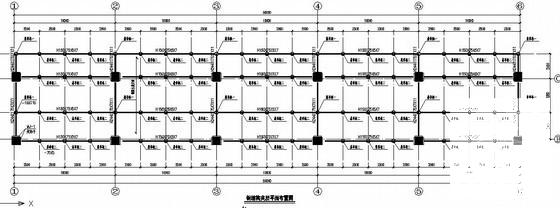

钢结构培训 - 3
第 3 张图

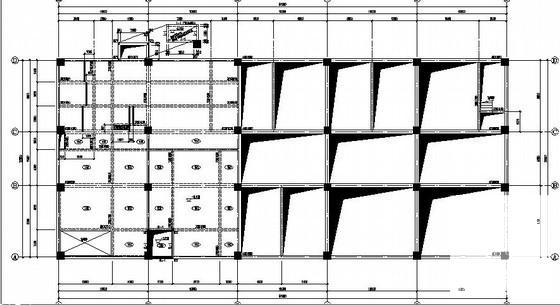

钢结构培训 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-25 10:24:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在结构设计专区发帖交流相关知识。

附件2099v11edfc2f0sfcecde1s20d.rar

2.47 MB

下载  售价: 100 积分    赚积分
