[CAD]3层框架结构幼儿园结构图纸（建筑图纸）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.60kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

该项目是安徽三层框架幼儿园项目，建筑抗震设防类别为重点设防类(乙类)，设防烈度为7度,基本地震加速度0.10g，设计地震分组第一组，场地类别为Ⅱ类,采用框架结构,抗震等级为二级。地基基础设计等级为丙级，独立基础。
包括: 结构设计说明 ,基础平面图,柱配筋平面布置图,结构 平面布置图 ,地梁配筋平面图,楼梯结构详图,建筑设计说明，建筑平立剖面图，节点详图，楼梯图等共计24张图。
4月。

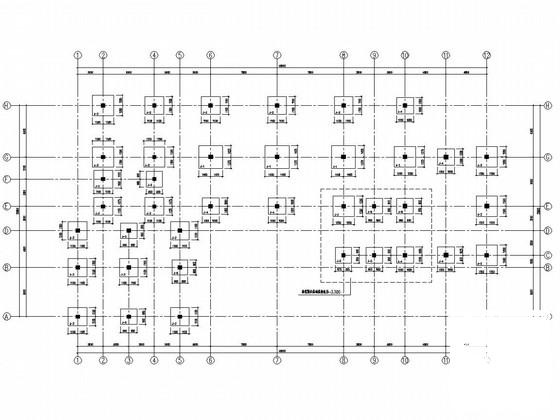

基础平面布置图

地梁配筋平面图

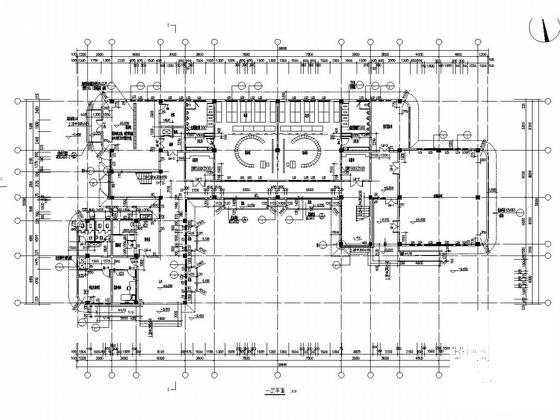

一层平面

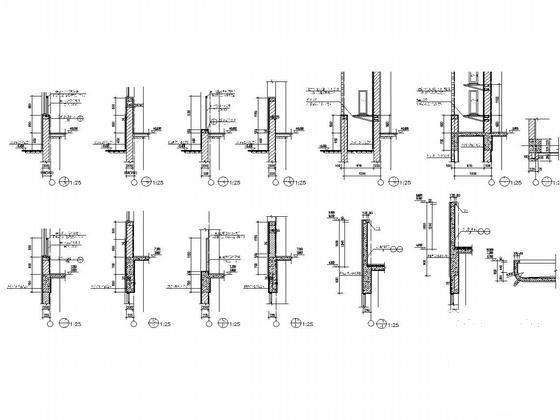

节点详图

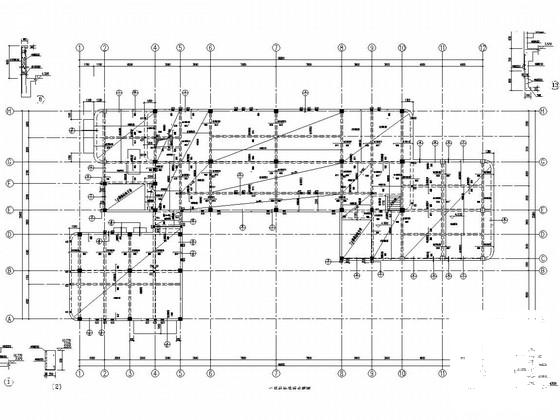

二层结构平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
