一份小型别墅暖通空调系统设计CAD施工图纸（地源热泵）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：空调,通风,冷热源
• 冷热源：水地源热泵
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 送风方式：散流器送风

附件详情

该项目为某二层别墅的暖通设计项目，地下一层，地上二层。6月，共计11张。

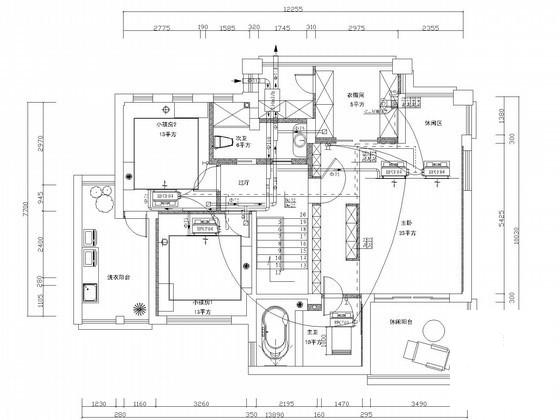

二层暖通布置平面图

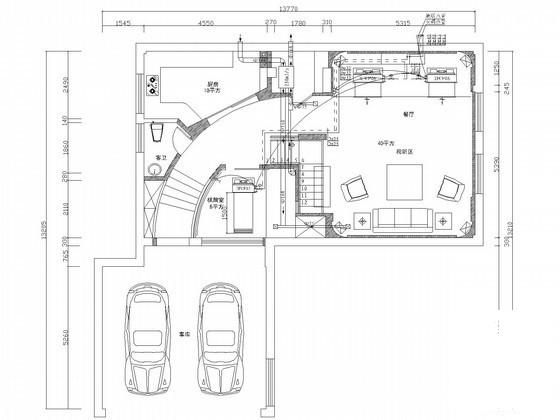

地下室暖通布置平面图

第 1 张图

第 2 张图

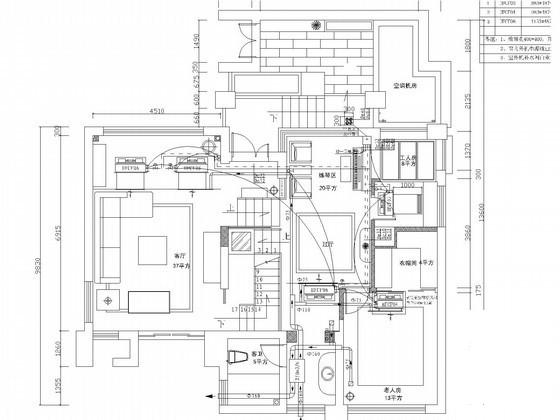

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
