一份常压热水锅炉CAD施工图纸（设计说明）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑设计面积：61.75平方米
• 图纸设计深度：施工图
• 参考图纸：3张

附件详情

• 无资料目录

附件详情

工程介绍：
该项目建筑面积61.75平方米，，本专业设计内容为室内给排水、锅炉工艺及采暖系统等。

锅炉工艺说明：
1.锅炉采用CLSG0.35-95/70-A型常压立式锅炉1台，规格为0.35MW
2.锅炉房内工艺管道均采用焊接钢管,管道安装完成后刷防锈漆两道，外做30mm复合硅酸盐保温，0.3mm镀锌铁皮保护壳。
3.锅炉安装按厂家具体要求施工。锅炉做0.2MPa水压试验，系统管路做0.5MPa水压试验，合格后做防腐及保温。
4.锅炉、水泵的安装尺寸应在设备到货后根据实物结和厂家的资料进行认定，并根据认定后的尺寸结合该资料定位尺寸及土建有关设计图进行制作安装。
5.水箱制作参照新02N01。制作完成后刷防锈漆两道，水箱内侧做环氧树脂防腐层两道。水箱外侧做30mm厚复合硅酸盐保温。水箱设铁爬梯，水箱支架，具体位置现场确定。见结构图。
6.循环水泵型号为：KQW65/160-4/2，Q=25m3/h H=32m一用一备。所有水泵进出水管均采用软接头进行连接。
7.锅炉烟囱可由厂家提供，6mm镀锌钢丝绳配紧线器，拉接位置不得在法兰上。具体拉向，拉距根据现场主导风向确定，共4根拉线。

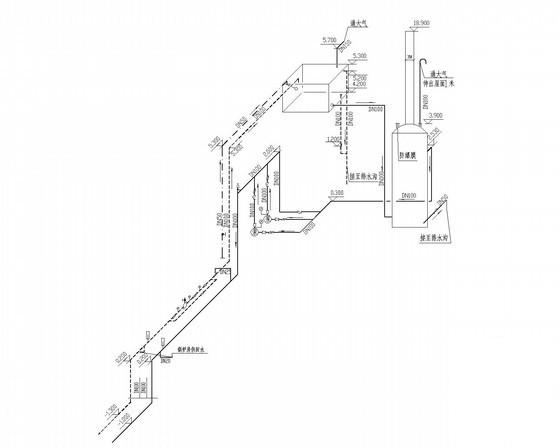

锅炉管路系统图

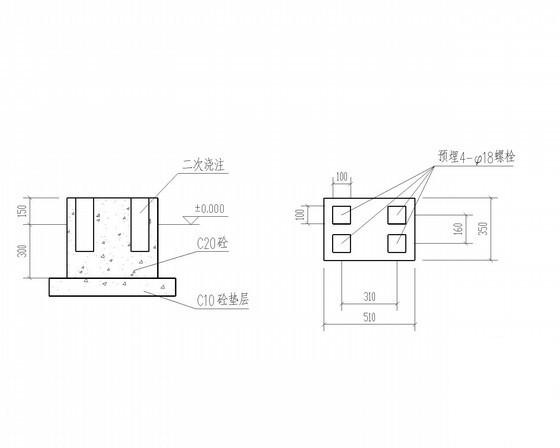

水泵基础大样

第 1 张图

第 2 张图

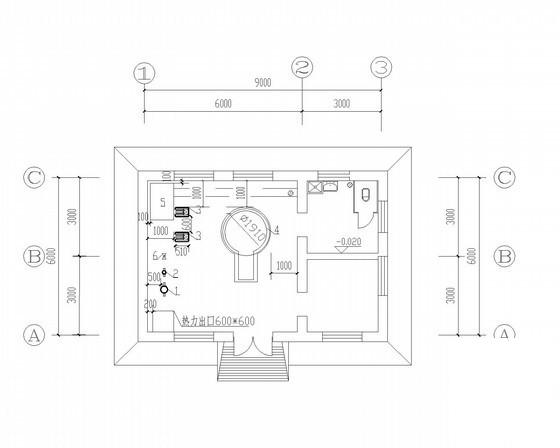

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
