一份11层小区住宅楼强弱电系统CAD施工图纸（车库）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：7057.4平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 节点大样：防雷接地
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目所在地：湖南
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、强电设计说明
• 2、 配电箱系统 图
• 3、照明电气平面图
• 4、防雷接地平面图
• 5、弱电设计说明
• 6、火灾自动报警系统图
• 7、电话、网络通信系统图
• 8、有线电视系统图
• 9、楼宇对讲系统图
• 9、 弱电平面图

附件详情

该附件是[湖南]某十一层小区住宅楼强弱电系统施工图纸，总共18张。工程为小区住宅群28#、29#、32#栋相同户型住宅楼，建筑高度为33.45米，总建筑面积为7057.4方米，一层至十一层均为住宅。
电气设计包含住宅配电系统设计、室内照明灯具布置、插座动力系统设计、火灾自动报警系统设计、有线电视系统、宽带网络系统、电话通讯系统设计、楼宇对讲系统设计、防雷接地系统设计等。

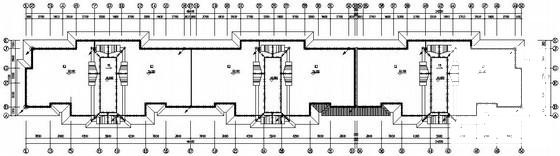

第 1 张图

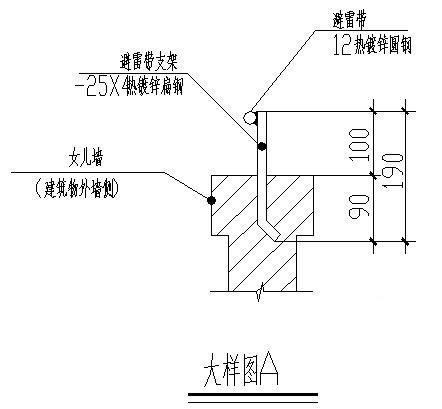

第 2 张图

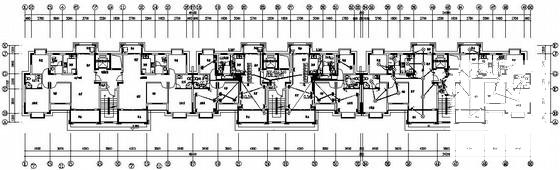

第 3 张图

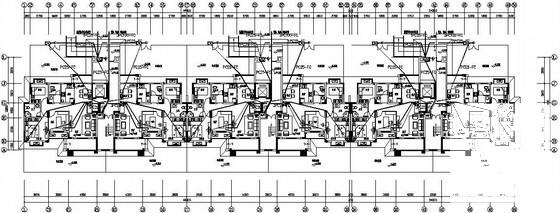

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
