一份4层大空间办公楼中央空调系统设计CAD图纸

[复制链接]

0

主题

0

帖子

1283

积分

超级版主

Rank: 8Rank: 8

积分
1283
发表于 2020-2-27 12:39:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:12379.05平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全水系统
  • 项目所在地:北京

附件详情

  • 空调、通风设计及施工说明
  • 机房、室外机连管及尺寸图
  • 水系统图及设备参数图
  • 空调通风平面图
  • 空调管路平面图

附件详情

稿件为北京某办公楼中央空调系统 设计方案 图,该项目总建筑面积为12379.05m2,地下一层、一层、二层、三层、四层为考虑中央空调,目前功能为办公。设备房考虑搁置消防泵房,实际位置由甲方根据现场环境外观自定。空调使用面积约9345m2。
设计范围:该项目设计范围主要包括:整个大楼的中央空调系统设计。该项目为大空间办公楼,地下一层至三层末端采用卧室风机盘管。四层采用立式明装风机盘管。冷热源采用风冷模块机组。冷负荷指标为150-165w/m2。

,图纸共14张。

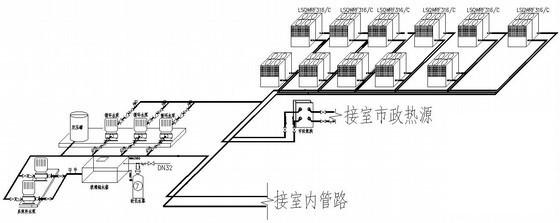

水系统图

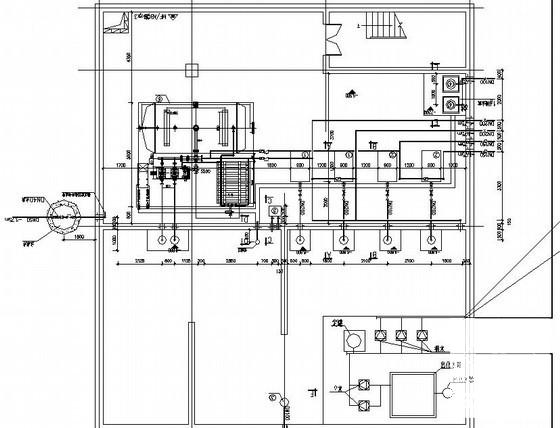

机房管道图

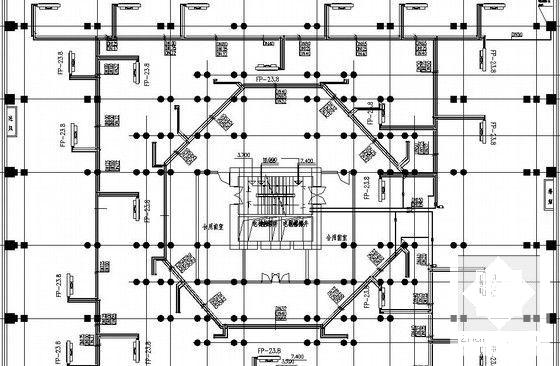

三层空调管路 平面布置图

三层空调通风平面布置图

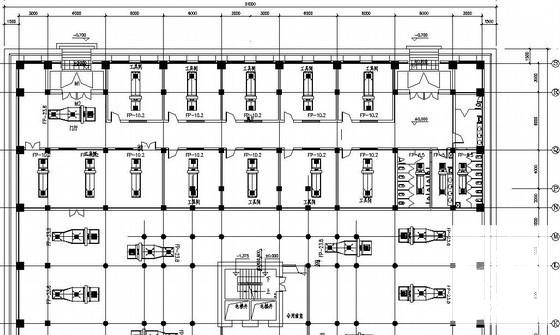

办公空间设计图纸 - 1
第 1 张图

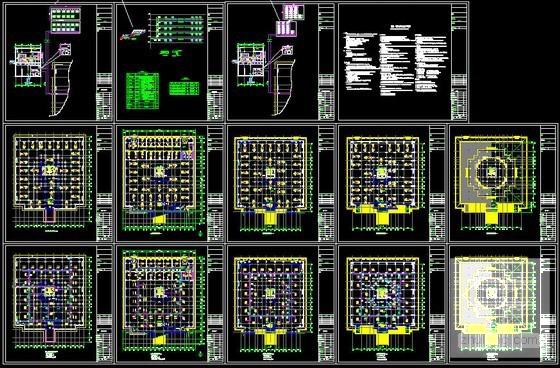

办公空间设计图纸 - 2
第 2 张图

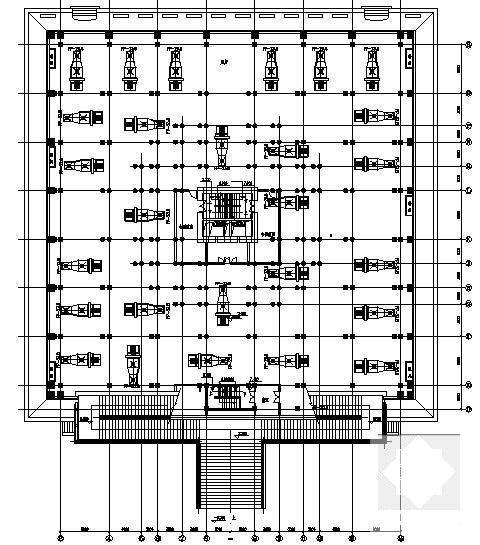

办公空间设计图纸 - 3
第 3 张图
办公空间设计图纸 - 4
第 4 张图
办公空间设计图纸 - 5
第 5 张图
办公空间设计图纸 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 12:39:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2es10ddcfc0eddce.rar

832.02 KB

下载  售价: 100 积分    赚积分
