一份17层四星级酒店空调通风设计CAD施工图纸(水系统原理图)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：宾馆,酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：17层
• 建筑地下层数：1层
• 参考图纸：35张
• 设计内容：空调,通风,防排烟
• 空调系统：空气-水系统
• 项目所在地：湖北

附件详情

• 主要设备材料表
• 酒店、公寓式酒店防排烟系统图
• 酒店空调水系统原理图
• 空调通风系统原理图
• 防排烟平面图
• 空调通风平面图
• 空调水管平面图
• 风机盘管、空调箱接管详图

附件详情

稿件为湖北某四星级酒店空调通风设计施工图纸；酒店地上裙房4层，上面为两栋塔楼，一栋17层酒店，一栋10层的公寓式酒店。
设计内容：该酒店的空调、通风、防排烟系统设计。（缺少设计说明）

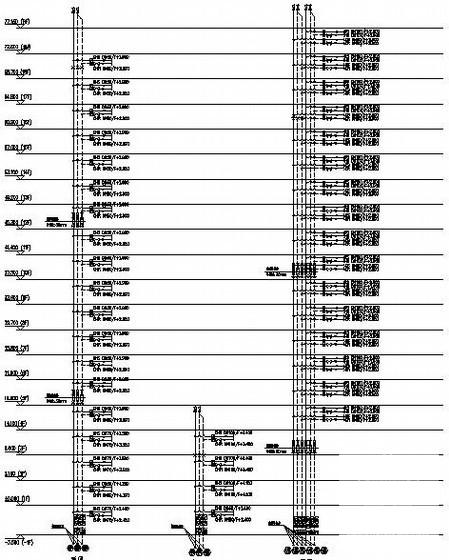

酒店空调水系统原理图

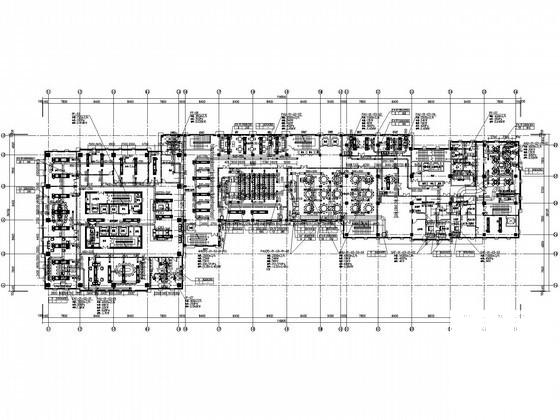

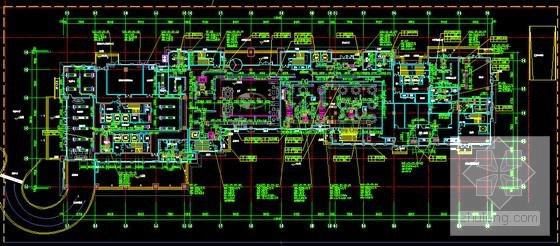

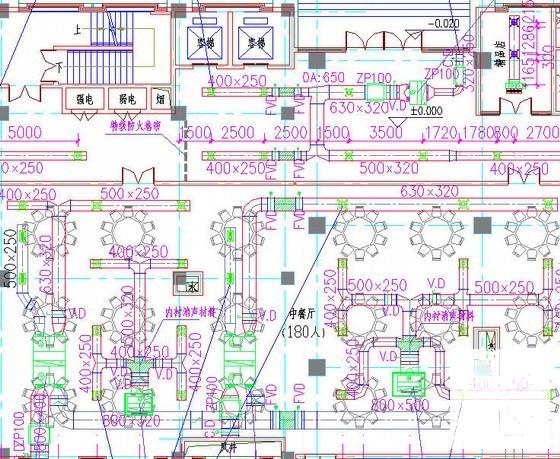

空调平面大样

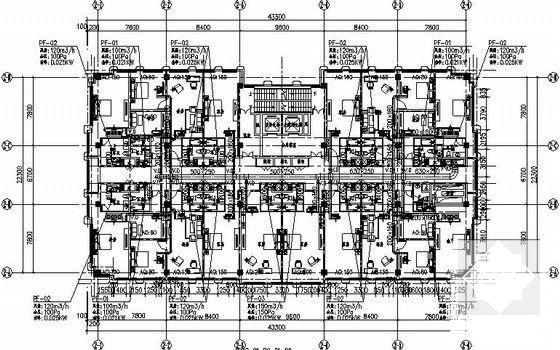

2#酒店标准层空调平面

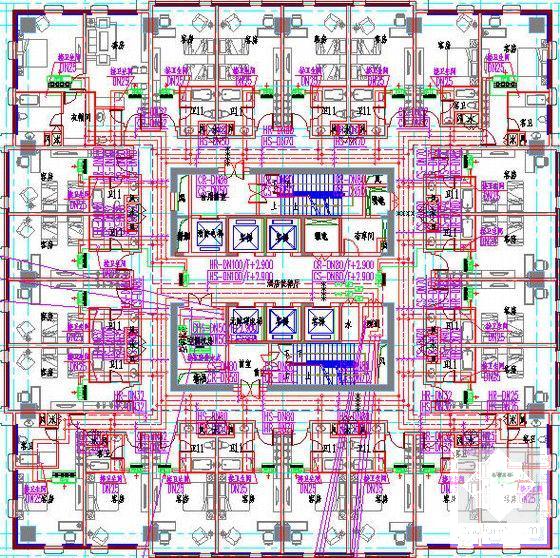

1#酒店标准层水管平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
