一份24层酒店式公寓采暖通风设计CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑设计面积：20349.67平方米
• 建筑地上层数：24层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟
• 冷热源：市政热网
• 空调系统：制冷剂系统
• 采暖系统：散热器供暖,热水辐射
• 节点大样：集分水器
• 项目所在地：山东

附件详情

• 设计说明
• 图例

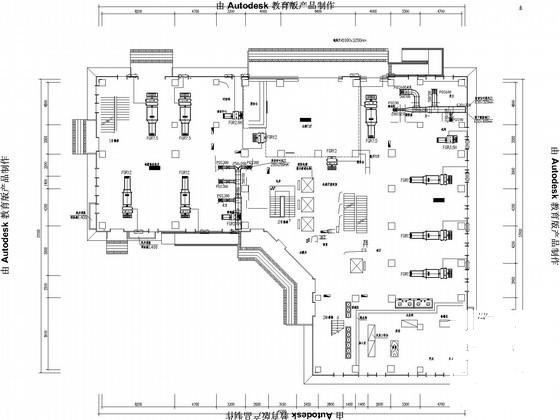

• 地下室 通风防排烟 平面图
• 采暖平面图
• 屋顶防排烟平面图
• 采暖系统图
• 加压送风立面图
• 水暖井大样

附件详情

稿件为山东威海某酒店式公寓采暖通风设计施工图纸，地下二层，地上二十四层另加机房层;建筑高度为77.75米，总建筑设计面积：20349.67M。
设计内容：该建筑的采暖、通风、防排烟设计。

，图纸共12张。

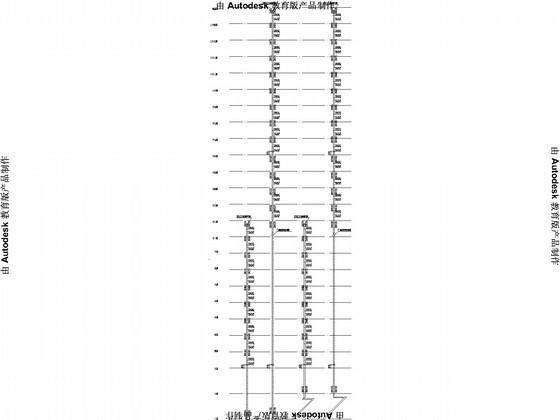

采暖立管系统图

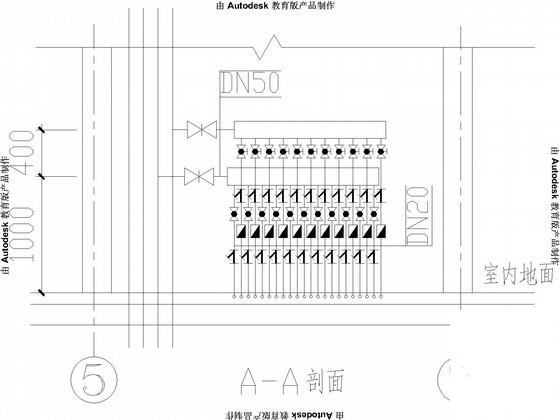

水暖井大样

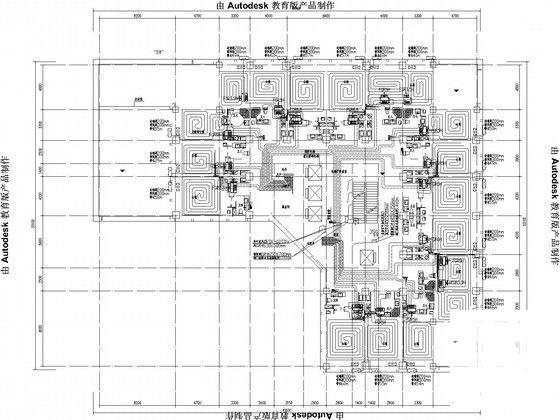

采暖平面图

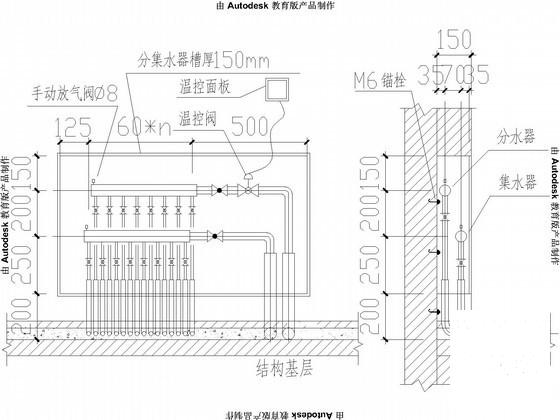

集分水器大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
