[CAD]18层四星酒店强弱电图纸（火灾自动报警系统）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 参考图纸：48张
• 负荷等级：一级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统

附件详情

• 1、设计说明
• 2、高压配变系统图
• 3、1#配变低压一次系统图
• 4、2#配变低压一次系统图
• 5、照明配电系统图
• 6、动力配电系统图
• 7、配电干线图
• 8、一层照明平面布置图
• 9、一层电源插座平面布置图
• 10、一层消防电源平面布置图
• 11、一层空调/厨房/其它设备动力电源平面布置图
• 12、四层技术层 照明平面图
• 13、三层消防电源平面布置图

附件详情

该附件是某四星酒店强弱电全套图纸（含火灾自动报警系统），共48张。
设计范围：照明配电、防雷及接地系统；火灾自动报警及消防联动控制系统等等。

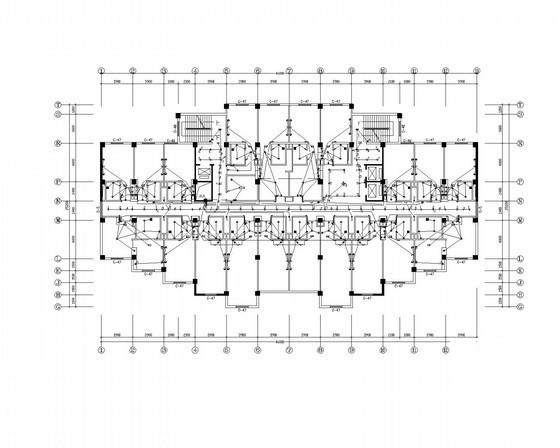

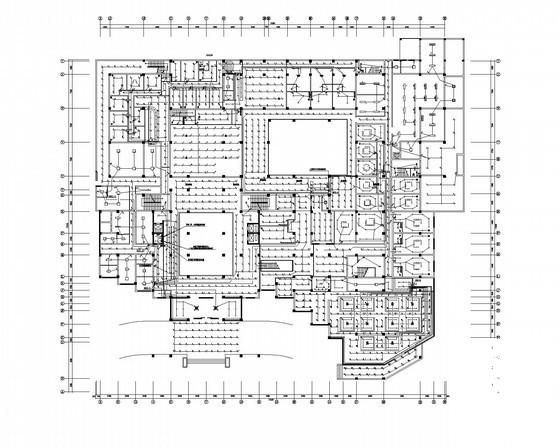

五~十四层照明平面图

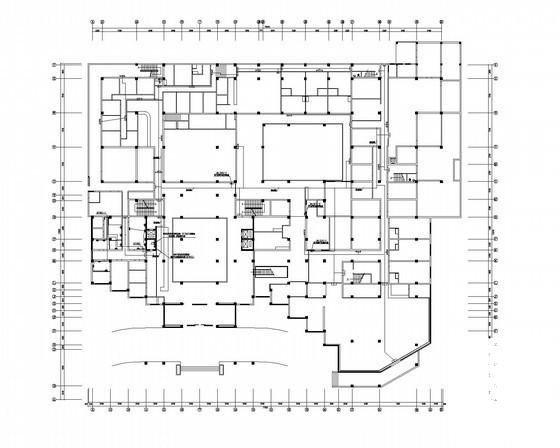

一层消防电源平面布置图

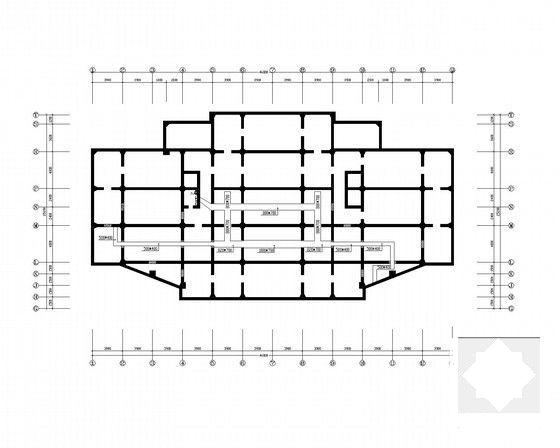

地下层电缆地沟平面图

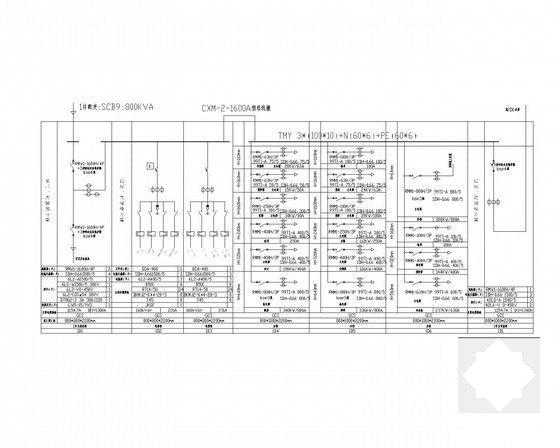

1#配变低压一次系统图

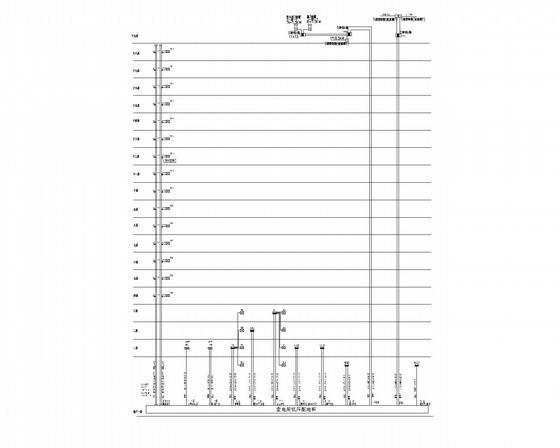

配电干线图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 13:24:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
