[CAD]6层商务酒店智能化系统图纸(电气设计说明)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店,其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：58000平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 地下室用途：车库,其它
• 弱电设计： 火灾自动报警系统 ,视频监控系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,公共信息显示系统,智能化集成,呼应信号及信息显示,其它

附件详情

• 1、 电气设计 说明
• 2、系统结构图
• 3、综合布线系统结构图
• 4、语音系统结构图
• 5、计算机网络拓扑图
• 6、智能网系统结构图
• 7、数字程控交换机系统图以及机柜图
• 8、有线电视系统图
• 9、背景音乐系统图
• 10、信息发布以及查询系统图
• 11、无线对讲系统图
• 12、一卡通系统图
• 13、空调接线图
• 14、控制系统图
• 15、平面管线图
• 16、楼控系统图
• 17、智能 照明系统 图
• 18、报警系统结构图
• 19、闭路监控系统结构图
• 20、巡更系统图
• 21、停车场管理系统图
• 22、各弱电间示意图

附件详情

该附件为[江苏]6层商务酒店智能化系统图纸，共28张。
项目概要：建筑面积约58000平方米（其中地上42000平方米，地下16000平方米）。建筑主体由三部分组成，其中主楼（共三层）、贵宾楼（共三层）、客房楼（共六层）。
设计范围：中央集成管理系统，信息设施系统
：综合布线系，计算机网络系统，程控交换机系统 ，卫星及有线电视系统，背景音乐及公共广播系统 ，多功能智能会议系统，信息引导发布系统，无线对讲系统。信息化应用系统：酒店管理系统，客房智能控制系统 ，客房影音系统，智能一卡通管理系统（包含考勤、消费、门禁、巡更、停车等应用）。建筑设备管理系统：楼宇自动化控制系统，智能照明控制系统 ，能耗计量管理系统。安全防范系统：闭路监控系统，安防报警系统 ，门禁系统 ，周界巡更系统，停车场管理系统。综合管路系统，机房系统。
......
总共28张。

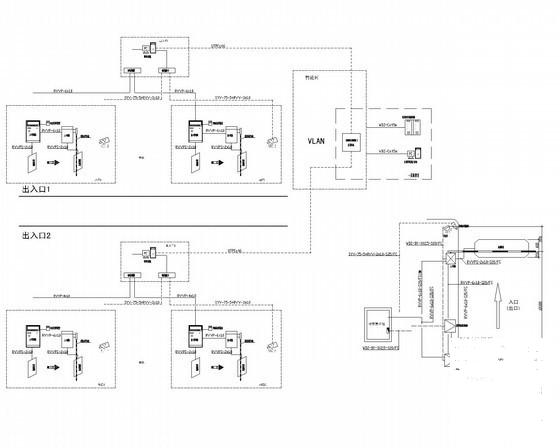

停车场管理系统安装示意图

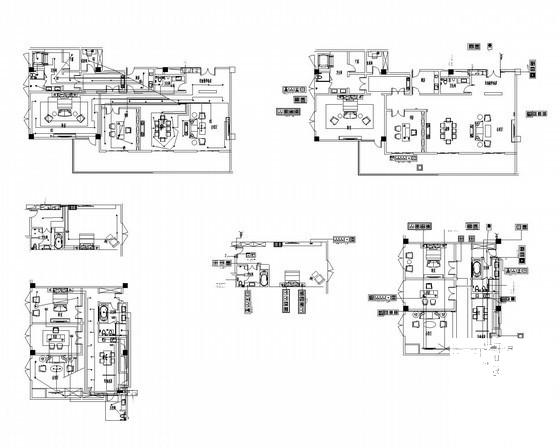

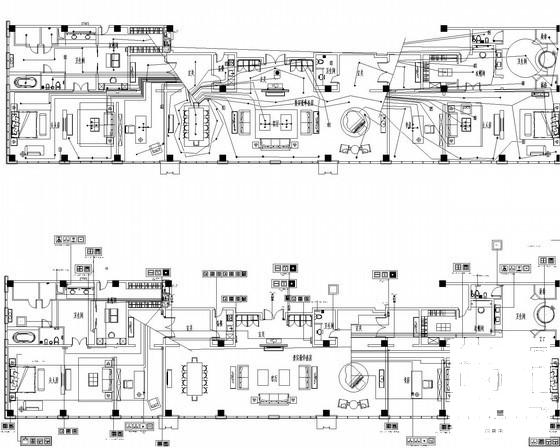

主楼客房顶面及平面管线图

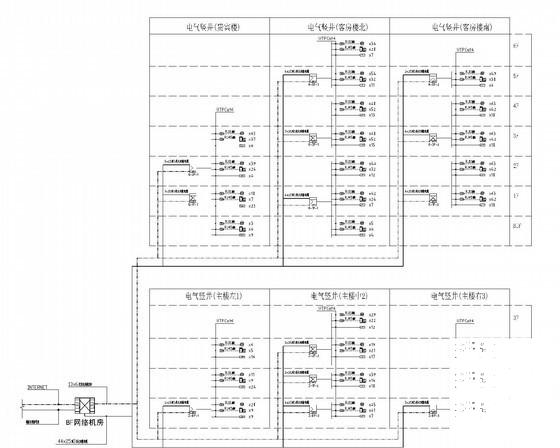

综合布线外网及语音系统结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
