一份5层酒店综合楼强弱电CAD施工图纸(电视监控系统)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：17400平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：61张
• 节点大样：防雷接地
• 接地方式：TN-C-S
• 项目所在地：宁夏
• 强电设计：低压配电,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统

附件详情

• 照明平面图
• 动力配电平面图
• 电视监控系统图
• 综合布线系统图
• 有线电视系统图
• 弱电平面图
• 配电竖向干线系统图
• 火灾自动报警系统图
• 等电位联结系统图
• 机房接地示意图

附件详情

该项目为酒店综合楼，总建筑面积为17400平方米，建筑高度23.4米，建筑层数，地上五层，局部六层，本建筑为二类建筑。
设计范围包括：低压配电系统，电力配电系统，照明配电系统，防雷及接地系统，火灾自动报警及消防联动系统；漏电火灾监控系统；电话通讯系统，网络通讯及安防监控系统，有线电视系统，公共广播系统。
共61张。

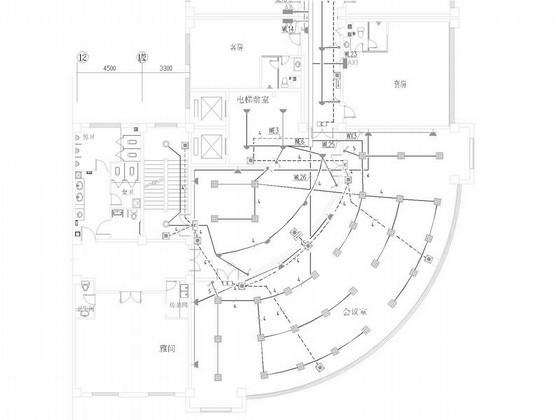

弱电平面图

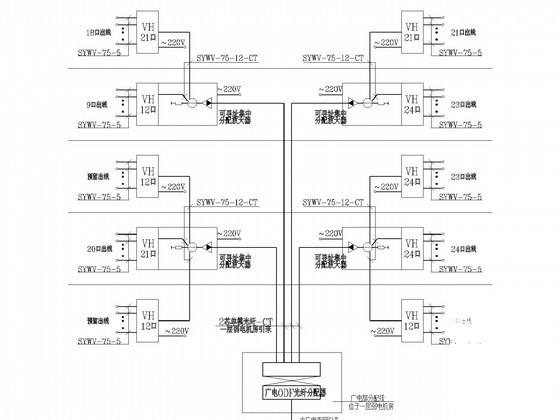

有线电视系统图

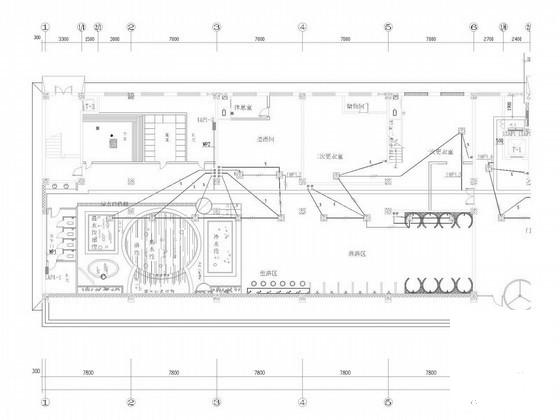

照明平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 15:43:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
