一份30层酒店玻璃石材幕墙CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：30层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：53张
• 设计年代：近代
• 幕墙面板材料：玻璃幕墙, 石材幕墙
• 玻璃幕墙：全隐框

附件详情

该项目为湖南酒店玻璃石材幕墙项目，共30层，为全隐框玻璃幕墙、隐框幕墙、全隐框玻璃幕墙、点式雨蓬、石材幕墙和石材幕墙。该幕墙最大标高109.30m，抗震设防烈度为6度。

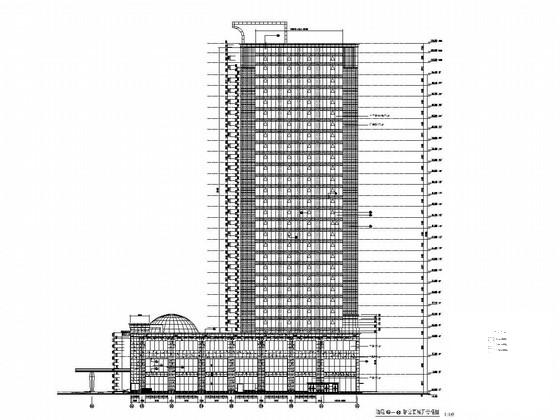

该资料包含：设计说明，材料明细表，平面图，幕墙立面展开分格图，剖面图，分格大样，节点图，点式雨篷大样，立柱与砼梁连接大样，铝板节点，肋驳接节点，防火大样，防雷大样等共计53张图。
分享投稿时间：近几年2月。

门廊雨篷板分格大样图

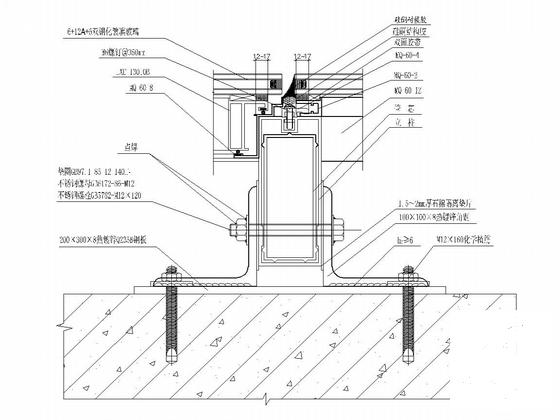

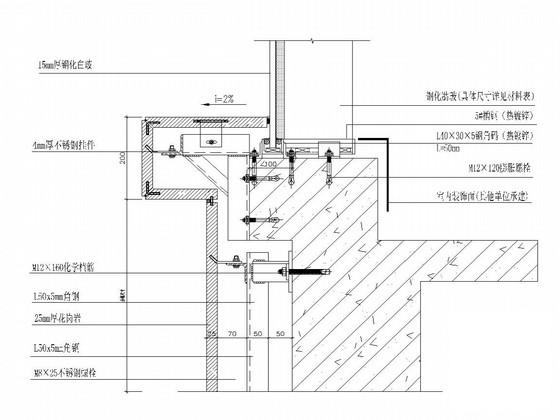

节点图

节点十七

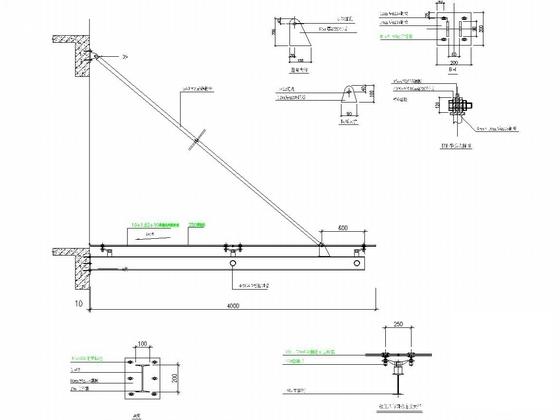

点式雨蓬大样

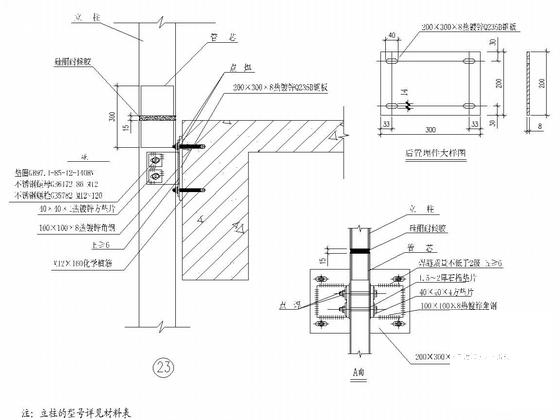

立柱与砼梁连接大样

肋驳接节点

幕墙防火大样

幕墙防雷大样

节点十

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
