一份2层大型体育馆电气CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计面积：18781.4平方米
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：31张
• 负荷等级：一级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、电气设计说明
• 二、高低压变配电系统
• 三、照明、动力竖向配电系统图
• 四、照明、动力 配电箱系统 图
• 五、漏电报警系统图
• 六、 照明平面图
• 七、插座动力平面图
• 八、 防雷接地 平面图
• 九、灯光布置平面图

附件详情

本稿件是大型体育馆全套电气施工图纸，工程总建筑面积18781.4平方米，地上两层（局部三层），地下局部1层。建筑高度31.05米，电气设计主要包含10/0.4KV变配电系统；电力配电系统；照明配电系统；防雷及接地系统；漏电报警系统等。

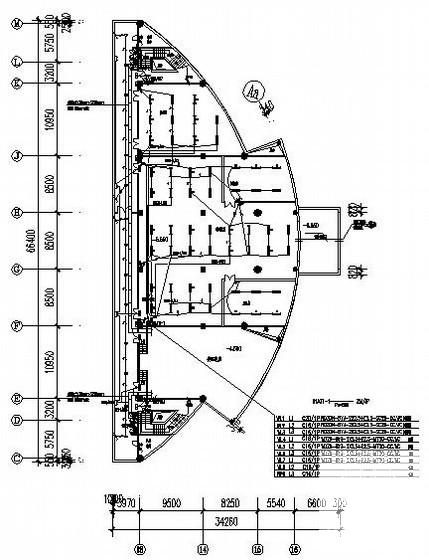

第 1 张图

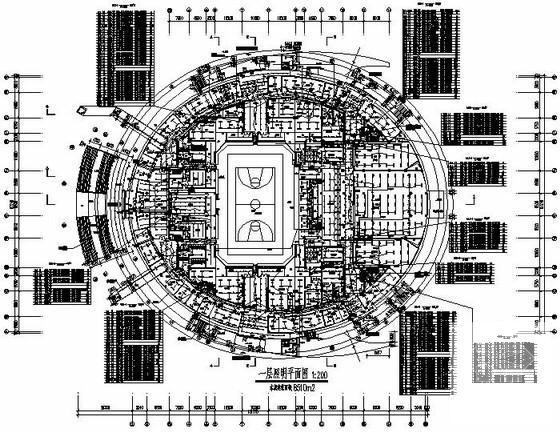

第 2 张图

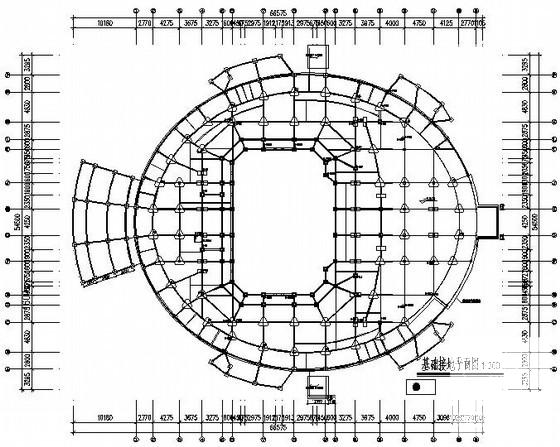

第 3 张图

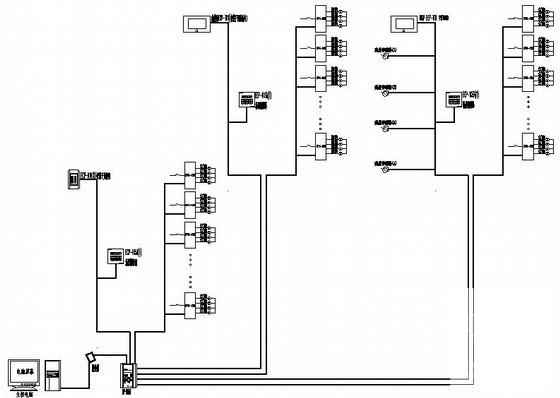

第 4 张图
