台商化织厂框架宿舍楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1165

积分

超级版主

Rank: 8Rank: 8

积分
1165
发表于 2019-12-31 22:19:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:972平方米
  • 用地面积:486平方米
  • 建筑高度:8.2m
  • 地上层数:2层
  • 效果图:无

附件详情

建筑面积:972平方米
建筑占地面积:486平方米
建筑合理使用年限:70年
建筑层数主体:2
建筑高度主体:8.2米
建筑等级防火:2
主要结构类型:框架
内容包括干部宿舍楼(台籍干部和本地干部)


立面

平面

立面图

总图

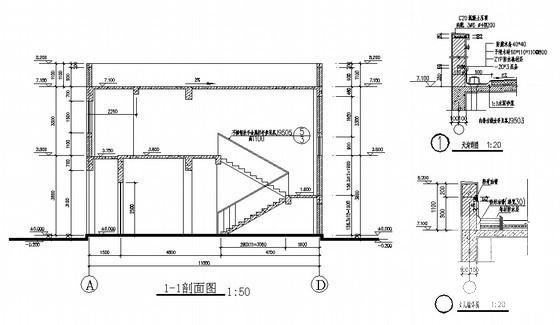

第 1 张图
第 1 张图

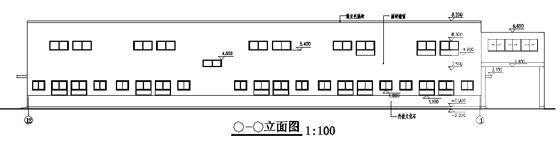

第 2 张图
第 2 张图

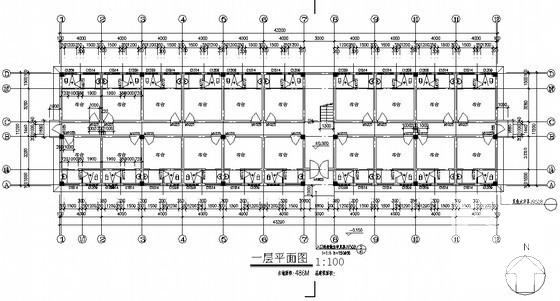

第 3 张图
第 3 张图

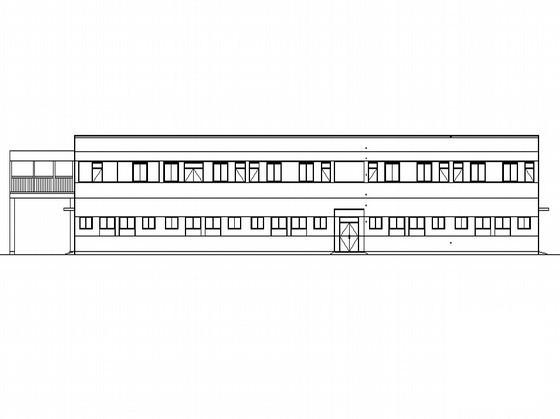

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2019-12-31 22:19:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在其他下载专区发帖交流相关知识。

附件2099v11ed1dcede0df2s0e2s10.rar

588.55 KB

下载  售价: 100 积分    赚积分
