一份游泳馆游泳池给排水CAD施工图纸(循环水处理设备)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

二、设计范围：
1、游泳池循环水处理设备系统；
2、游泳池水体加热恒温系统；
3、游泳池室内空气处理（恒温恒湿）系统。
三、系统设计：
1、游泳池与嬉水池采用同一套设备，总水量约476方，循环周期：6h，
循环流量：83.3m3/h；附加系数取1.05；
2、池水循环方式：混合流（逆流)式，从池底取循环流量的30-40%、池
面取循环流量的60-70%参与循环，从池底均匀布水，以利于水体有效循环和
加冷热水混合均匀，当关闭池底回水管时，系统为逆流式循环；
3、游泳池水温：设计水温28℃；
4、池水加热方式：地源热泵热源（甲方提供）、混合型空气源热泵结合
对游泳池进行加热恒温，日常使用时，利用混合型空气源热泵对空气除湿回
收的热量对游泳池水体进行恒温，不足时由地源热泵补充；
5、循环过滤设备：从新的水质标准要求的需要出发，该资料选用过滤精
度高且目前较为先进的板框式硅藻土过滤机组，以确保出水水质。
6、池水消毒方式：采用臭氧辅以氯消毒的方式。
四、电气配置说明：
1、游泳池初次加热时间：≤48h；
2、初次加热所需热源配置功率：≥254.4Kw；
3、设备配置：硅藻土过滤机组功率：5.5Kw，混合型空气源热泵：38.64
Kw；混合型空气源热泵在日常运行过程中为常开，可以提供水加热输出功率
87.6Kw，满足空气加热除湿和回收热能对水体恒温的需要；
4、全部设备总配电功率约55Kw。
五、空气恒温恒湿系统：
1、游泳馆空气设计换气次数：≥3次/h，设备换气量：22000m3/h；
2、送、回风管的设计风速：≤6.5m/s，主风管截面积：≥1.0平方米；
3、游泳池空间除湿量：≥80L/h；
4、游泳馆空气设计温度：＞游泳池水温1-2℃。
六、其他：
1、游泳池循环系统管材选用UPVC管，压力等级1.0MPa；
2、淋浴加热系统、太阳能加热系统、强制淋浴系统管材选用PPR热
水管，耐压等级1.6MPa；
3、未说明或注明的附件等（泳道线、池灯、溢流口、给水口、吸污口、
扶梯等）均参照图集《04S107》施工。

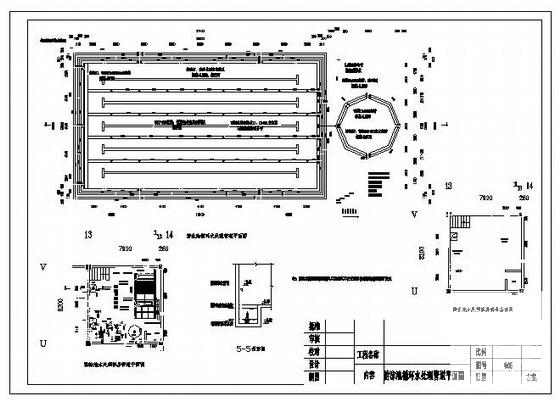

第 1 张图

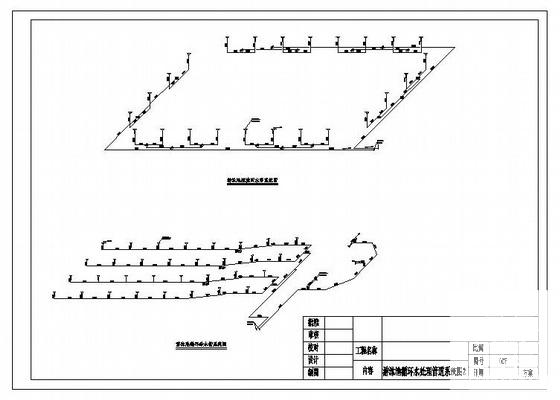

第 2 张图

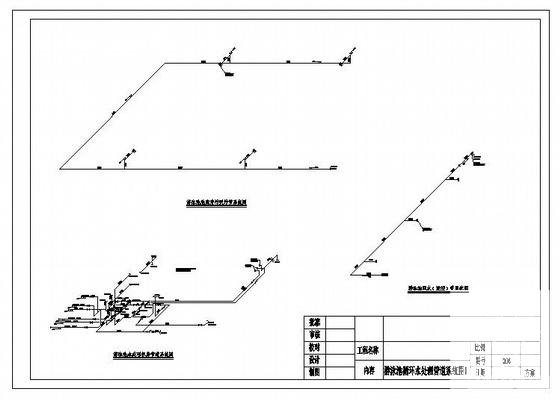

第 3 张图

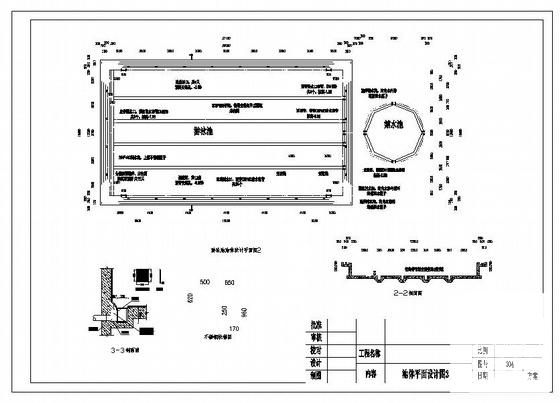

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
