一份5层娱乐场所CAD给排水消防图纸(自动喷水灭火系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：娱乐
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流
• 排水技术：重力排水
• 大样节点：水箱,卫生间

附件详情

• 设计说明及材料表
• 给水系统图
• 排水系统图
• 消火栓给水系统图
• 自动喷水灭火系统图
• 卫生间大样图
• 卫生间预留孔图

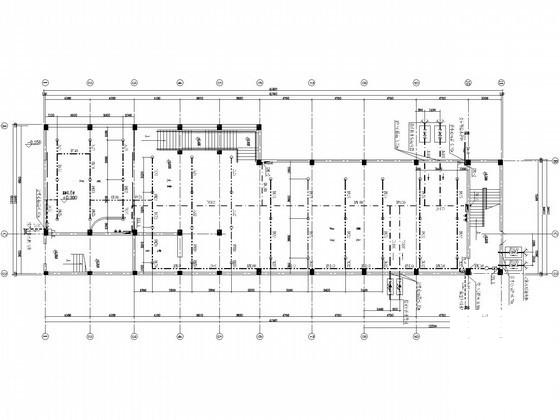

• 底层平面布置
• 二层平面布置
• 三层平面布置
• 四层平面布置
• 五层平面布置
• +18.600屋面平面布置
• +21.900屋面平面布置

附件详情

该项目为五层娱乐场所，内设有包厢及客房，包括办公室、大厅。该资料所注标高均以土建之内地坪±0.00为相对标高基准,室外地坪为-0.150米.尺寸单位:标高,管长以米计,其余均以毫米计.管道标高:排水管指管内底标高,其余均指中心标高.
，共12张图。

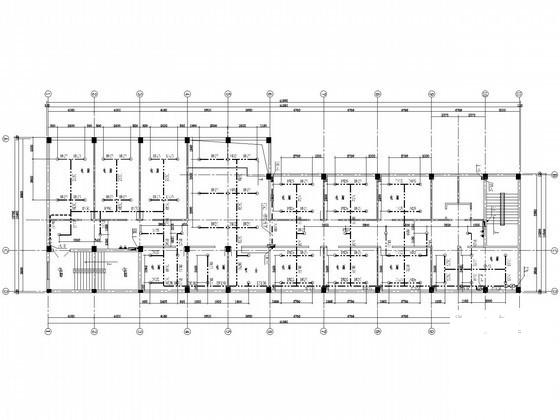

底层平面布置

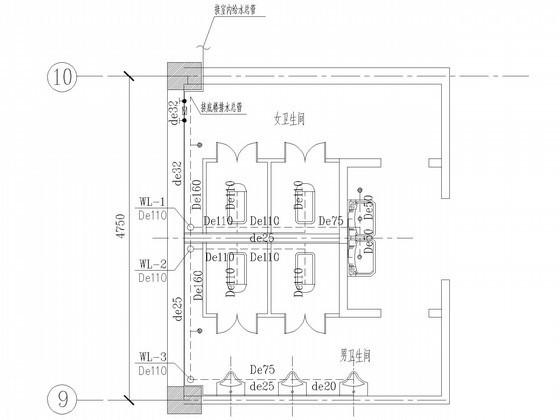

二层卫生间大样图

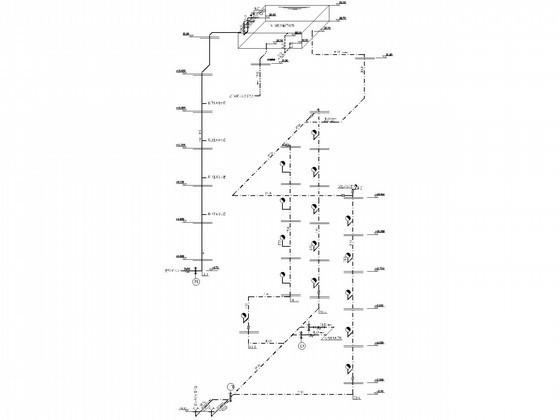

消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
