一份3层文化中心楼建筑给排水CAD施工图纸(自动喷水系统)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育,体育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：11张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 热水供应方式：集中热水供应

附件详情

• 设计说明
• 底层平面图
• 二层平面图
• 三层平面图
• 影剧院上空平面图
• 屋顶平面图
• 水泵房 平面布置图
• 水泵管道原理图
• 喷淋系统图
• 排水系统图
• 卫生间大样
• 雨水系统图
• 自动喷水系统原理图
• 消火栓系统图

附件详情

项目概要：该项目是一文化中心建筑给排水项目，包含有篮球场、活动中心等、建筑层数为三层；建筑高度25.1米；
设计范围包括生活给排水系统: 生活给水系统、排水系统、消火栓系统以及灭火器配置。
共计11张图纸；

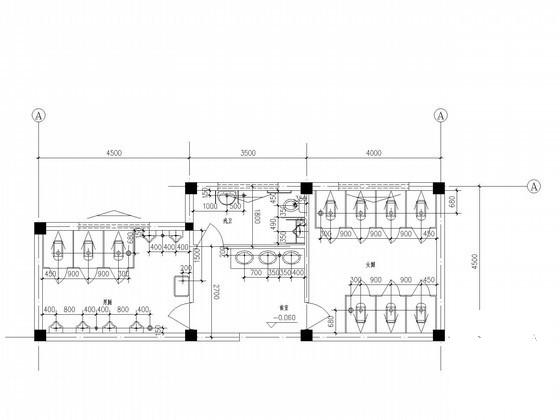

卫生间大样

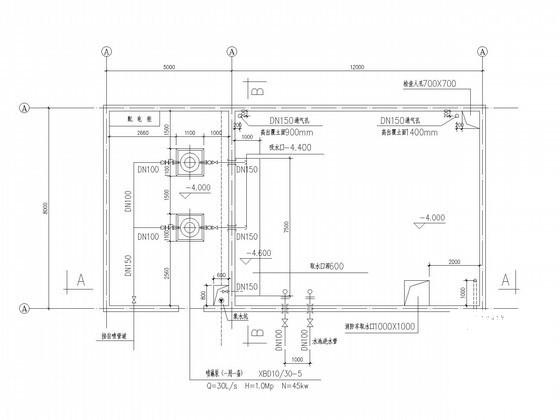

水泵房平面布置图

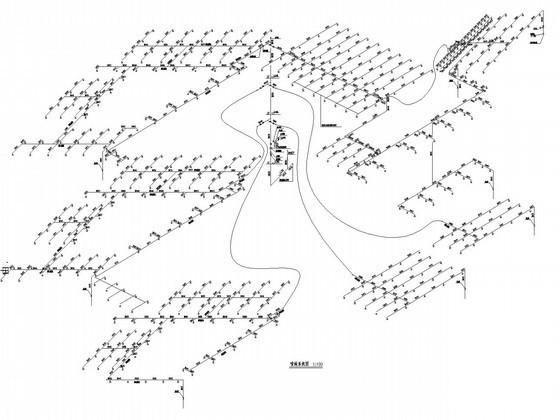

喷淋系统图

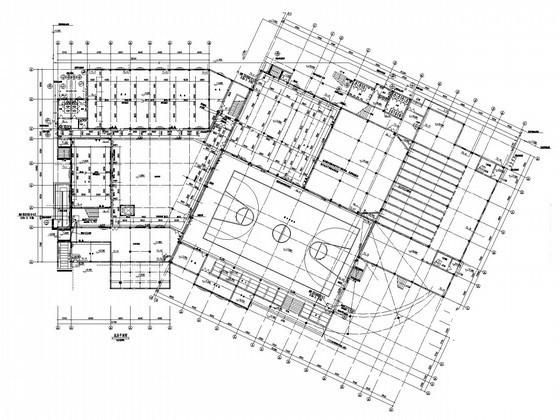

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 14:25:11上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
