单层厂房电气CAD施工图纸（三级负荷）(防雷接地系统等)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：单层建筑
• 建筑设计面积：2671平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TT
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为厂房电气施工，分4个厂房；单层排架结构厂房，双T板屋面，耐火等级为二级，建筑面积为2671平方米；檐口高度9.05米，最高点为9.8米。该项目为机械加工车间，一般件加工，火灾危险性等级为丁类。
设计范围包括：配电系统、 照明系统 、 防雷接地 系统等。

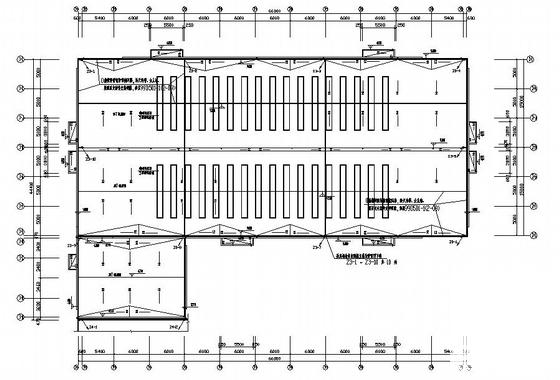

第 1 张图

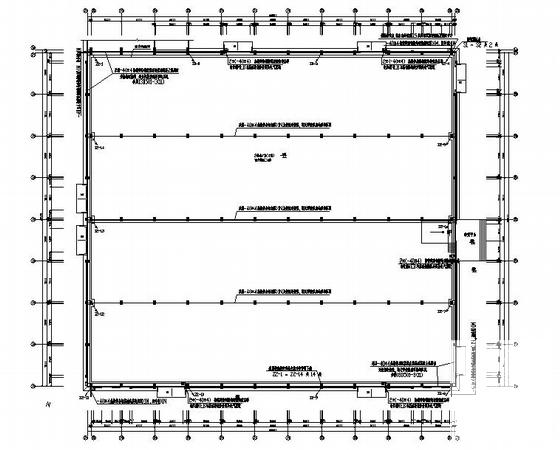

第 2 张图

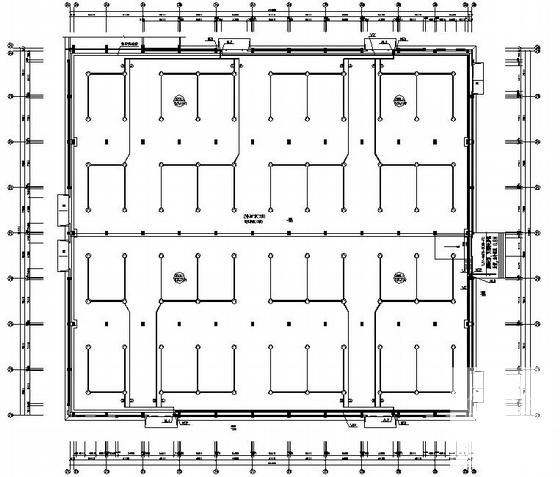

第 3 张图

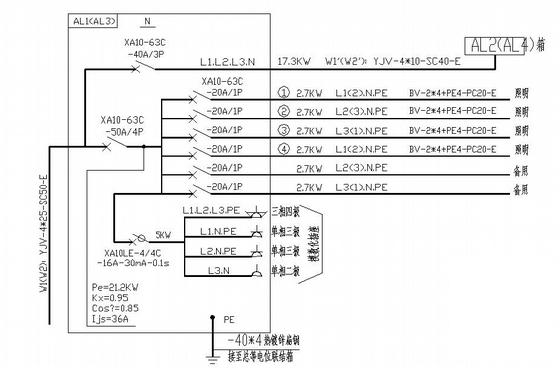

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
