一份5层（局部6层）框架结构餐饮培训楼结构CAD施工图纸（建筑图纸、审查意见）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：41张
• 设计年代：近代

附件详情

该项目是内蒙古某餐饮学校职工培训楼项目，地上五层（局部六层）全现浇框架结构,结构高度为19.3米，总建筑设计面积：4012平方米，采用条形基础，基础设计等级为丙级，抗震设防烈度为8度。
结构图纸： 结构设计说明 ，基础图，基础详图，梁板柱图，框架柱配筋列表，楼梯图；建筑图纸：建筑设计说明，平立剖面图，墙详图，门窗大样图，楼梯图等共计41张图。一张审查回复图片。
分享投稿时间：近几年9月。

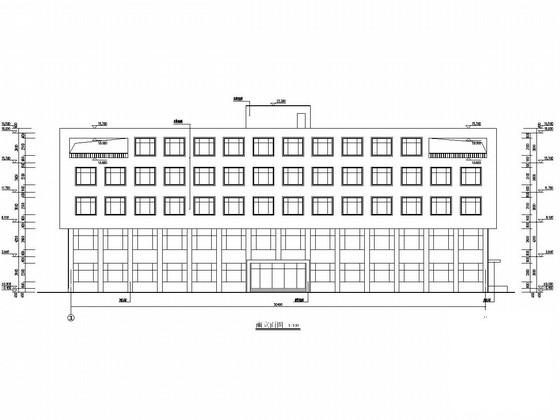

南立面图

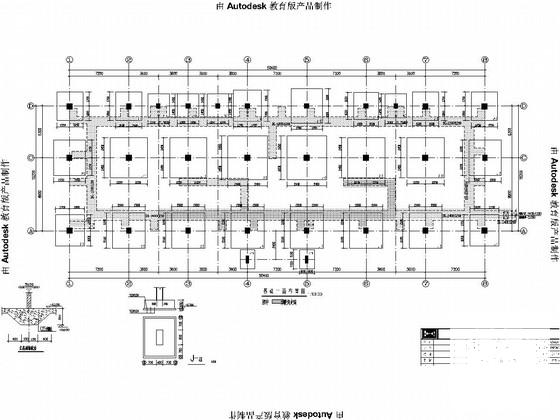

基础 平面布置图

四层顶板配筋图

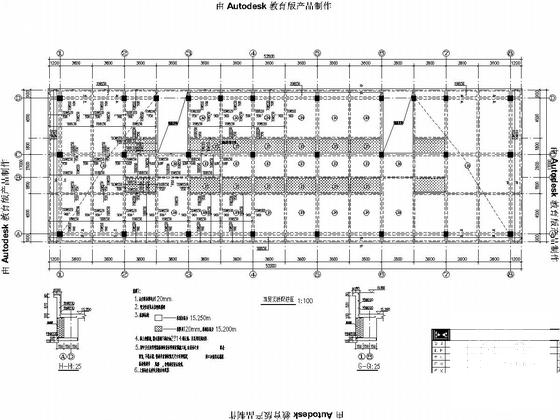

三层顶梁配筋图

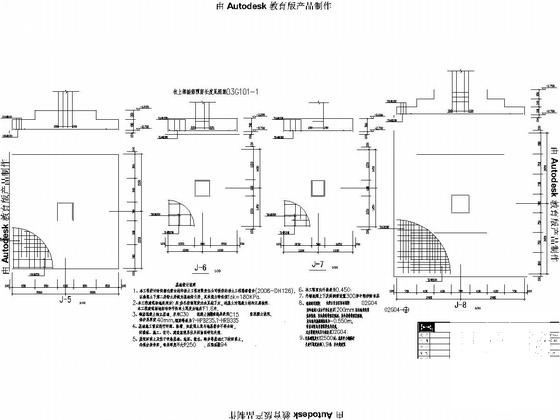

基础详图

三层平面图

墙详图

审查图

框架柱定位平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
