建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：28层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：6度抗震
-
风压：0.60kN/平方米
-
雪压：0.20kN/平方米
-
地下室功能：车库
-
参考图纸：58张
-
设计年代：近代
附件详情
该项目是青岛某住宅小区8号楼项目，地上28层，高度：81.150米，剪力墙结构，地下一层车库，采用桩基础，基础设计等级为甲级，抗震设防烈度为6度二组。
该资料包含：
结构设计说明
，基础图，车库图，梁板图，墙柱布置图，大样图，楼梯图等共计58张图。
分享投稿时间：近几年3月。

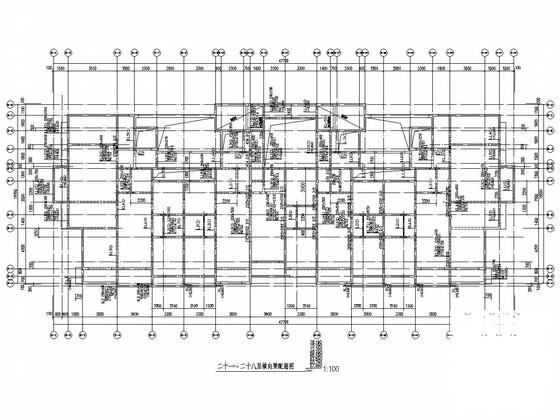

二十一~二十八层横向梁配筋图

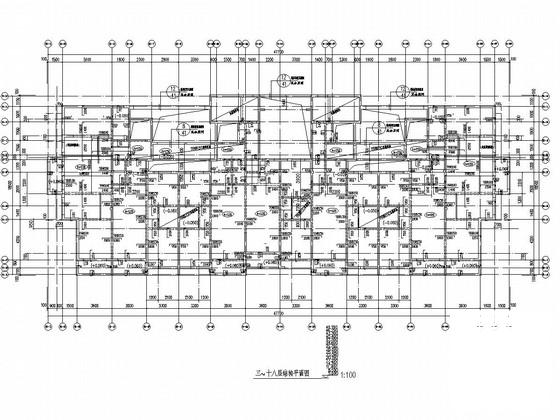

三～十八层结构平面图
图5
图6
图7
图8
图9
图10
一层剪力墙平法施工图

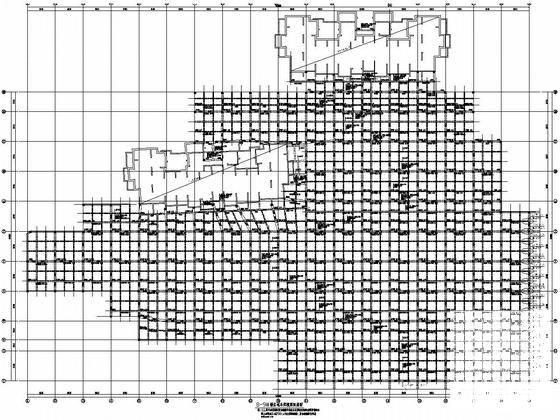

第 1 张图

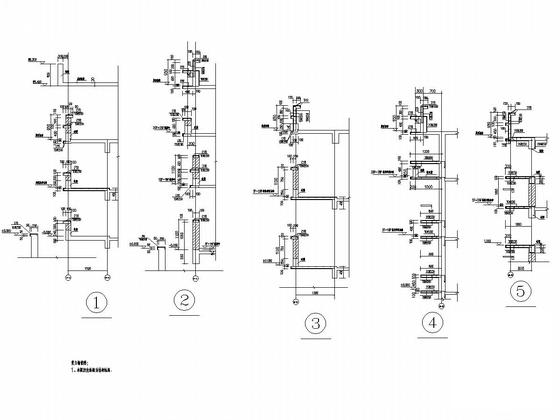

第 2 张图

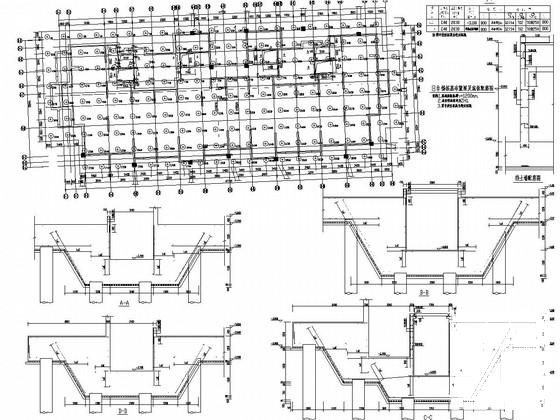

第 3 张图

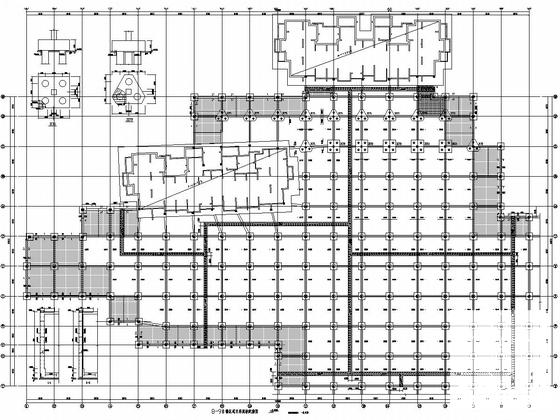

第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-3-3 20:10:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
|
