宜居经济适用房小区建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1279

积分

超级版主

Rank: 8Rank: 8

积分
1279
发表于 2019-12-31 22:19:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 效果图:无
  • 项目地址:河南
  • 建筑高度:多层建筑
  • 建筑结构形式:砌体结构
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0, CAD2000
  • 建筑面积:4596.68平方米
  • 用地面积:491.84平方米
  • 住宅类型(型体):塔式(一梯4户以下)

附件详情

8层住宅;结构型式:砖混结构;抗震设防烈度为6度;建筑工程等级二级;耐火等级为二级;
地下室耐火等级为一级;屋面防水等级二级;建筑物设计使用年限为50年。
工程总建筑面积为4596.68平方米,基底面积为491.84平方米。
其中住宅部分面积为3995.56平方米,地下室面积为491.84,阳台面积为109.28平方米;
工程建筑高度为23.60m。
工程A B套型为四类住宅。

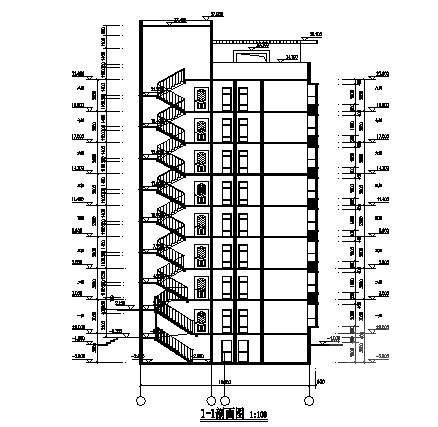

剖面

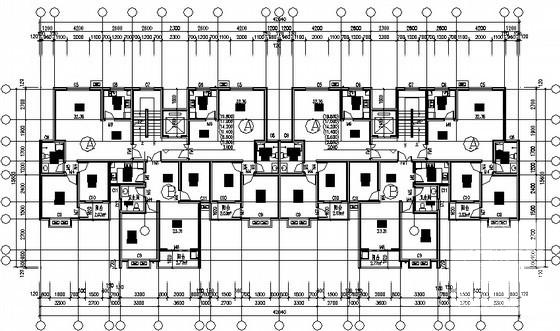

平面

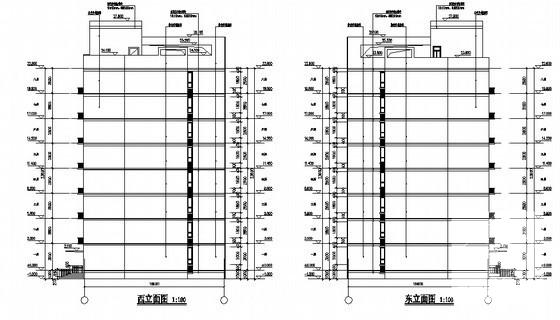

侧立面图

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2019-12-31 22:19:15上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1dcccd2wc2css22se.rar

977.04 KB

下载  售价: 100 积分    赚积分
