[CAD]6层框架结构职业技术学院宿舍楼结构图纸(梁平法配筋图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目是某职业技术学院宿舍楼项目，地上6层，框架结构，预应力管桩基础，基础设计等级为丙级，抗震设防烈度为7度。
该资料包含： 结构设计说明 ，基础图，预应力管桩说明，梁板柱图，楼梯图等共计12张图。
分享投稿时间：近几年8月

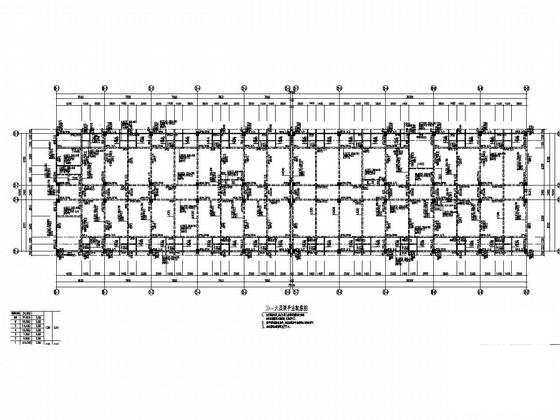

三~六层梁平法配筋图

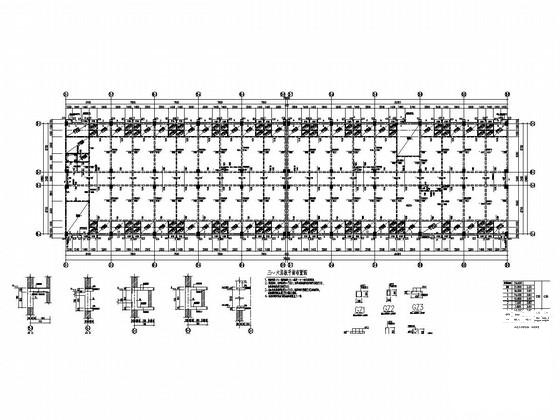

三~六层板 平面布置图

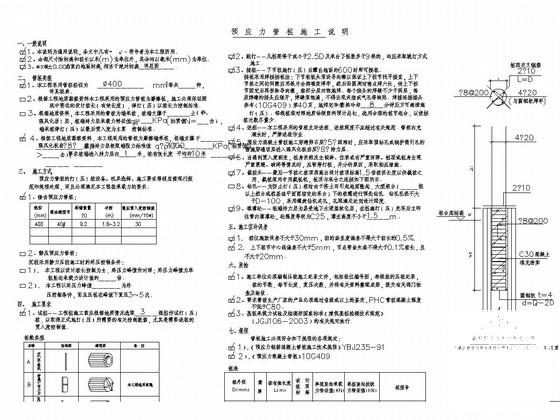

预应力管桩说明

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
