[CAD]4层框架结构通讯所宿办楼结构图纸(柱下独立基础)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 参考图纸：18张
• 设计年代：近代

附件详情

该项目是陕西某公路通讯所宿办楼项目，地上4层，框架结构，抗震设防烈度为8度，采用柱下独立基础，基础设计等级为丙级。
该资料包含： 结构设计说明 ，基坑开挖平面图，基础平面布置图，柱布置图，各层梁板图，地沟 平面布置图 ，楼梯图等共计18张图。
分享投稿时间：近几年2月。

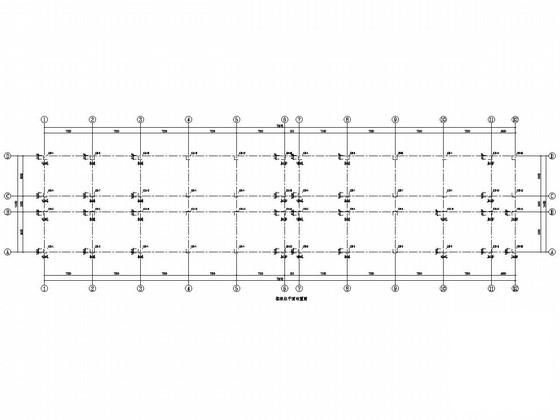

柱布置图

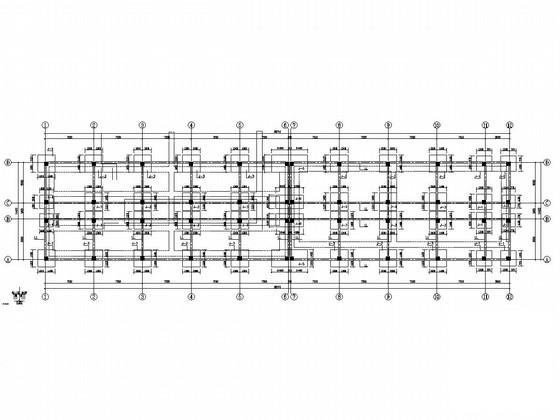

梁配筋图

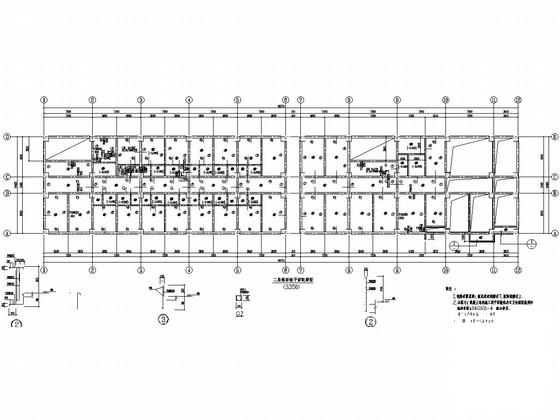

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
