精美经济适用房小区建筑CAD施工图纸

[复制链接]

0

主题

0

帖子

1374

积分

超级版主

Rank: 8Rank: 8

积分
1374
发表于 2019-12-31 22:19:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度:多层建筑
  • 建筑结构形式:混合结构
  • 图纸设计深度:施工图
  • 项目地址:河南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:4188.42平方米
  • 用地面积:983.41平方米
  • 建筑高度:22.60m
  • 地上层数:7层
  • 效果图:无

附件详情

7层中 高层住宅 ;结构型式:混合结构;抗震设防烈度为6度;建筑工程等级三级;耐火等级为二级; 屋面防水等级二级;建筑物设计使用年限为50年。工程总建筑面积为4188.42平方米,基底面积为983.41平方米。 住宅部分面积为2783.58平方米,其中阳台面积为77.76平方米; 商业网点部分面积:1404.84平方米。工程建筑高度为22.60m。工程C套型为四类住宅。

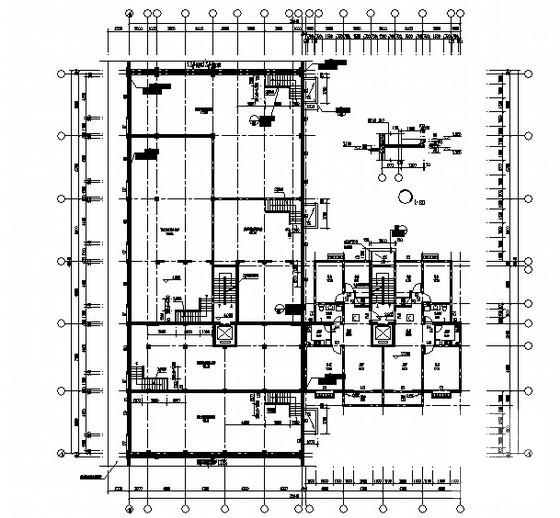

平面

总图

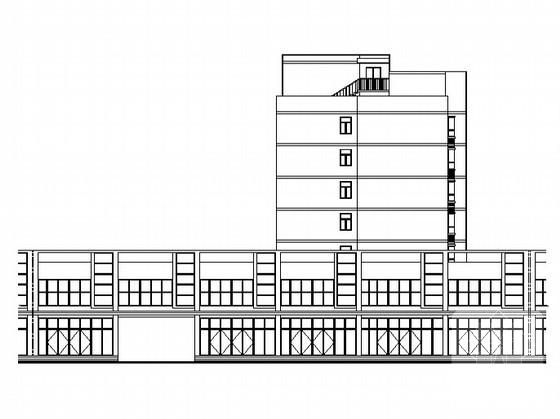

东立面图

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2019-12-31 22:19:15上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1dcccfcfsdsdd1ccd.rar

483.45 KB

下载  售价: 100 积分    赚积分
