一份4层框架结构住宅楼结构CAD施工图纸（总）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 参考图纸：15张

附件详情

该附件为辽宁某普通的住宅楼，地上四层，高为15米，建筑设计结构形式为框架结构，基础为独立柱基，7度设防。

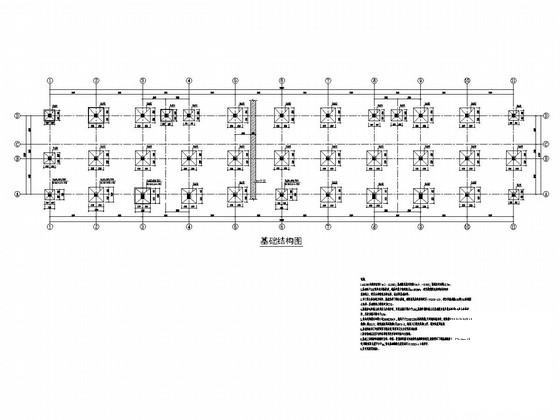

该资料包含： 结构设计说明 、基础结构图、地框梁结构图、柱结构图、梁结构图、板结构图、楼梯结构图等共15张图纸。

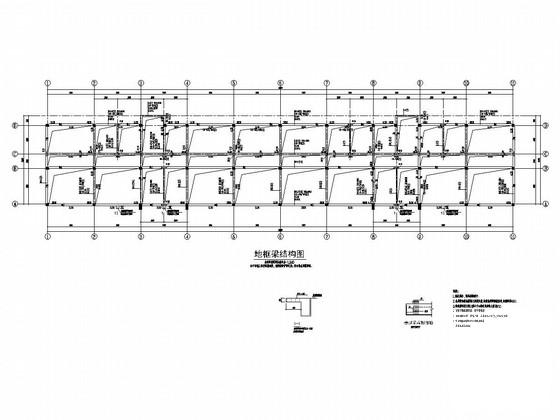

地框梁结构图

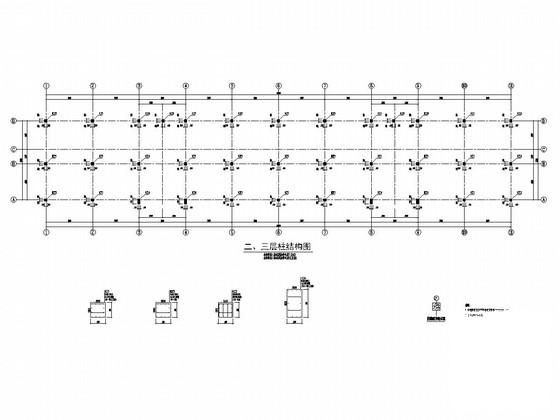

二、三层柱结构图

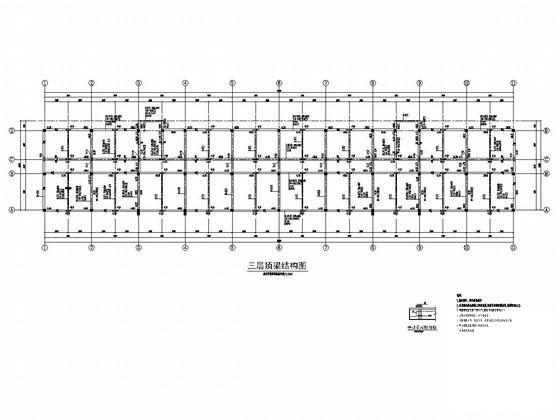

三层顶梁结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
