一份大型医院综合楼电气CAD施工图纸（二次控制原理图）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：50张
• 项目所在地：河北
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制
• 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统

附件详情

• 1、 电气设计 说明
• 2、高压配电系统图
• 3、低压配电系统图一
• 4、配电垂直干线系统图
• 5、电力平面图
• 6、 消防报警平面图
• 7、 防雷接地 平面图
• 8、 二次电路图
• 9、应急灯强切控制二次电路
• 10、非消防电源控制二次电路
• 11、按钮盒外形图
• 12、送风/补风风机 二次电路图

附件详情

该附件是大型医院综合楼全套电气施工图纸(含完整二次控制原理图)，总共50张。
该资料包括：低压配电，照明，防雷和接地；弱电系统等。

消防报警平面图

低压配电系统图二

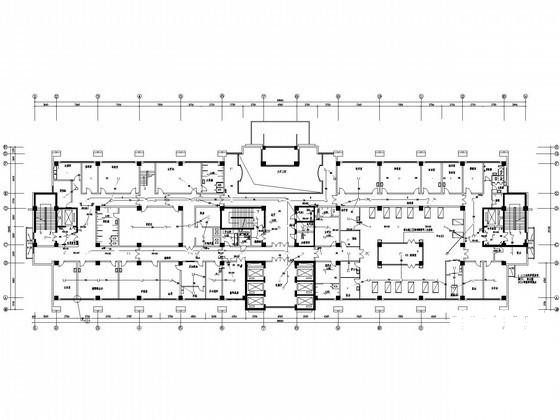

第 1 张图

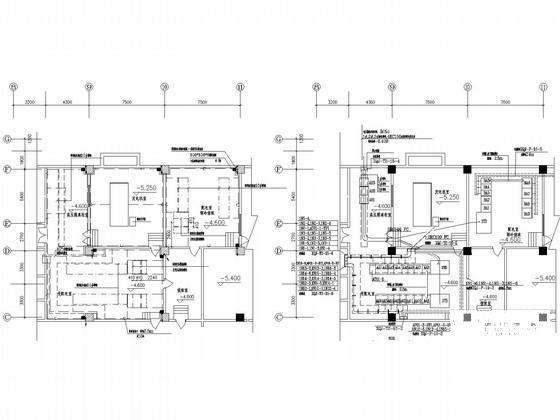

第 2 张图

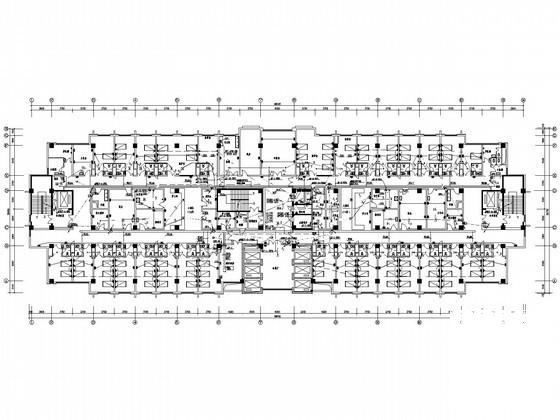

第 3 张图

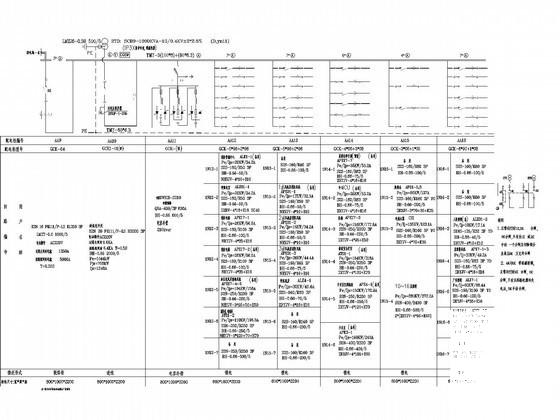

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
