一份市政电气地下通讯管道工程电气CAD施工图纸53张（详细电气设计说明）

dfgaacc · 发表于 2020-3-4 11:51:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：其他
图纸设计深度：施工图
参考图纸：53张
设计年代：近代
节点大样：线管,其它
项目所在地：四川

附件详情

1、电气设计说明
2、通讯管道断面及配筋图
3、平面施工图
4、小号直通型人孔平面和断面图
5、中号三通型人孔上覆(分歧端)配筋图
6、PVC双壁波纹管通信管材规格尺寸图

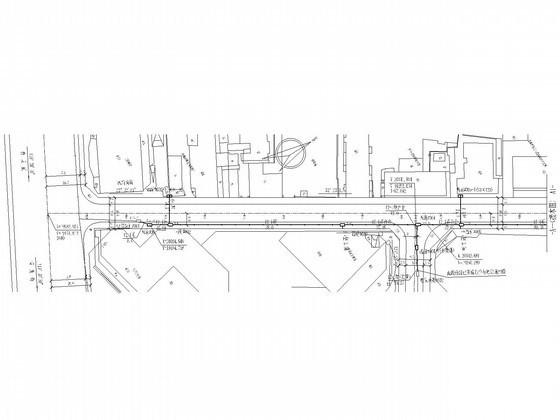

7、通信管道工程纵、断面图

附件详情

该附件是[四川]市政电气地下通讯管道工程电气施工图纸，总共53张，含详细电气设计说明。
1号工程主线管道建设12孔，管道长0.29199公里；扩1孔，管道长0.7598公里；扩4孔，管道长0.23617公里；扩6孔，管道长1.10567公里；扩8孔，管道长0.87214公里；扩15孔，管道长0.2467公里；支线管道建设9孔，管道总长0.020公里；管道建设12孔，管道总长0.30358公里；管道建设15孔，管道总长0.06522公里；过街管道建设6孔，过街管道总长0.130公里；管道建设12孔，管道总长0.10737公里；管道建设15孔，管道总长0.026公里；引上管道建设6孔，引上管道长0.5387公里；共计建设管道沟公里4.70337沟公里，合33.01235孔公里。
2号工程主线管道建设规模为12孔，主线管道长0.37705公里；支线管道建设规模为12孔，支线管道长0.07577公里；过街管道建设规模为6孔，过街管道长0.435公里；引上管道建设规模为6孔，引上管道长0.015公里；共计建设管道沟公里0.49132沟公里，合5.54484孔公里。
3号工程主线管道建设规模为15孔，主线管道长0.68648公里；过街管道建设规模为6孔，过街管道长0.055公里；引上管道建设规模为6孔，引上管道长0.003公里；共计建设管道沟公里0.74448沟公里，合10.6452孔公里。
设计的范围为正线、过街及引上通信管道的设计。具体包括：人、手孔选型、管群设计、管材选择，以及跨越障碍的保护等内容。

90×120手孔断面图

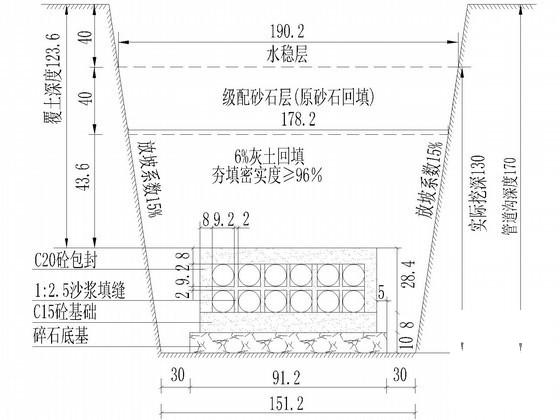

塑合金管道断面图

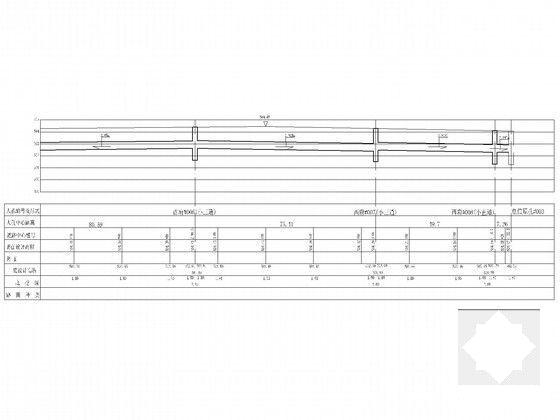

通信管道工程纵、断面图

小号三通型人孔上覆(分歧端)钢筋图

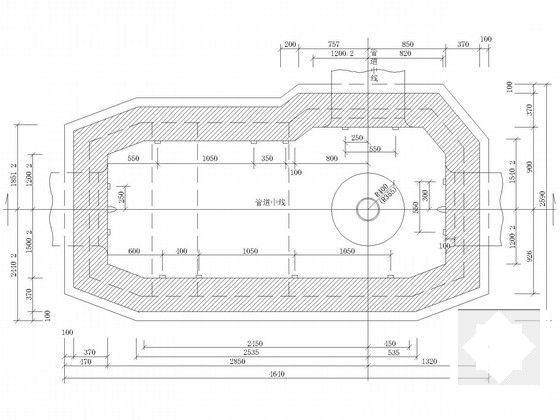

中号三通型人孔平面图

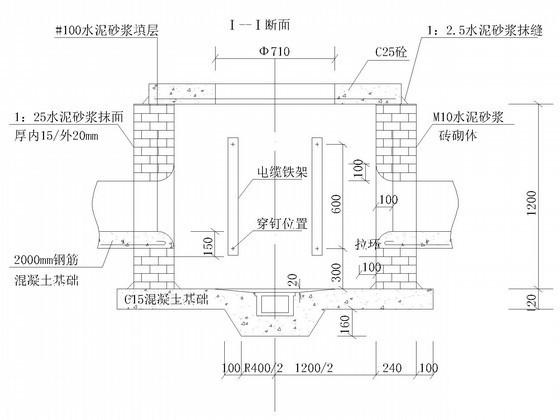

中号直通型人孔断面图

塑扩15-1塑断面图
