一份大型铜钴矿生活办公区结构CAD施工图纸（中资在非洲）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 建筑设计结构形式：砌体结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：122张
• 设计年代：近代

附件详情

该项目为非洲地区中外合资大型铜钴矿生活区结构施工图。基础形式均为条形基础，抗震设防烈度为6度。包括：多栋砌体结构钢屋盖宿舍、办公楼、综合食堂、大门等结构施工图。共计122张图纸。

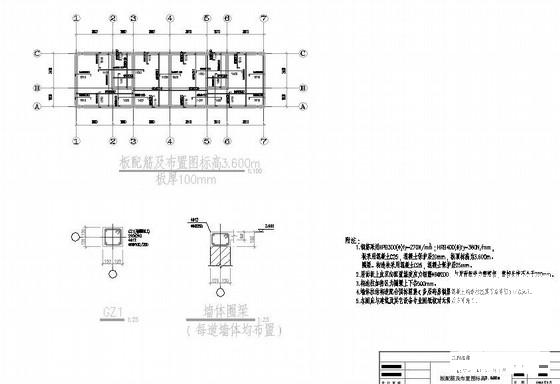

宿舍屋面板配筋及布置图

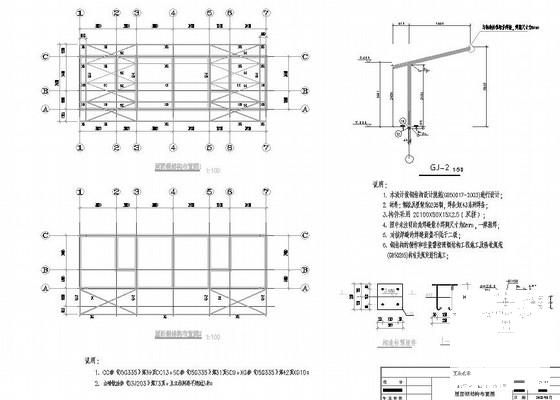

钢屋架结构布置图

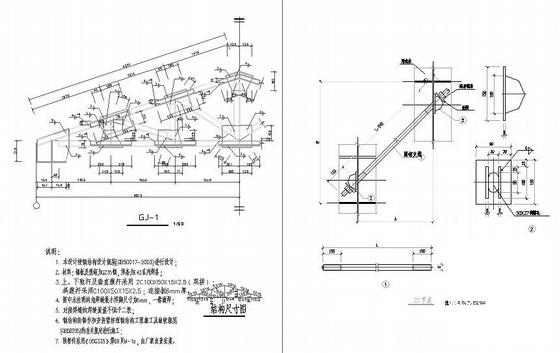

宿舍钢屋架构件图

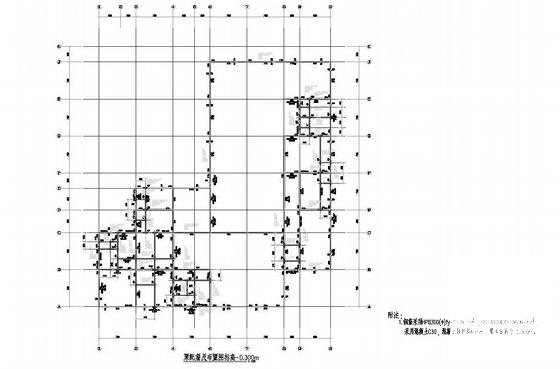

食堂梁配筋及布置图

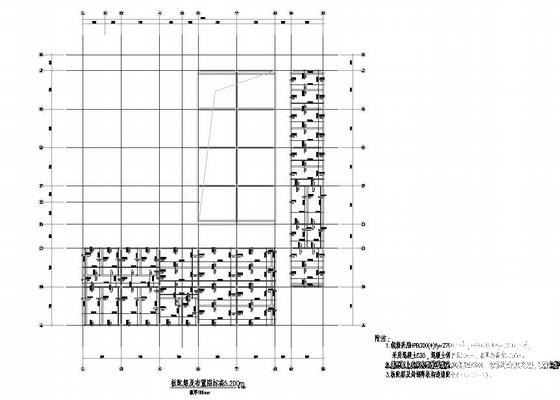

食堂板配筋及布置图

食堂钢屋架布置图

食堂钢屋架详图

大门及门房基础图

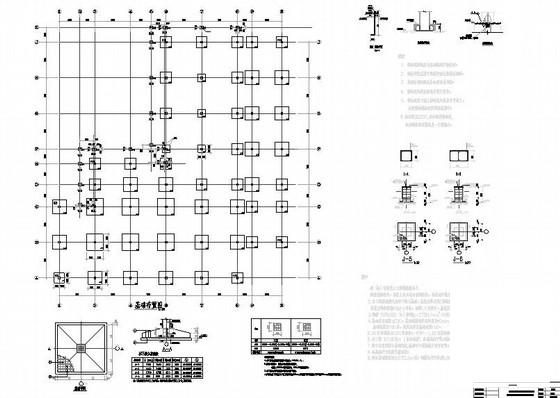

宿舍基础布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-5 08:56:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
