一份6层带阁楼砖混结构住宅结构CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.6kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

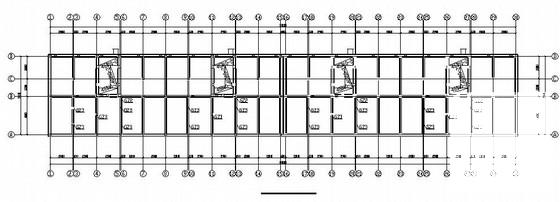

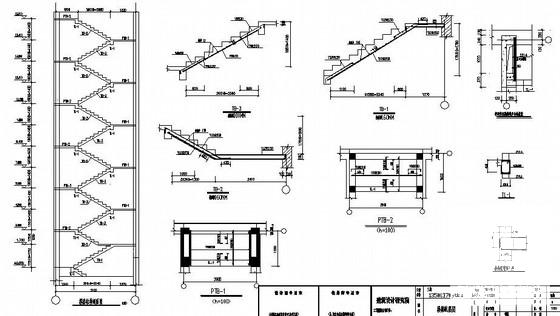

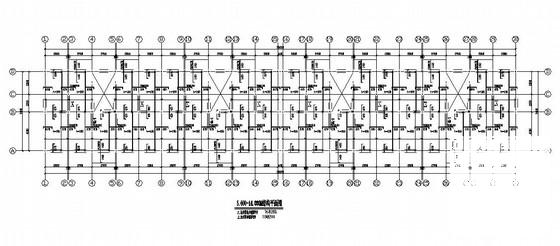

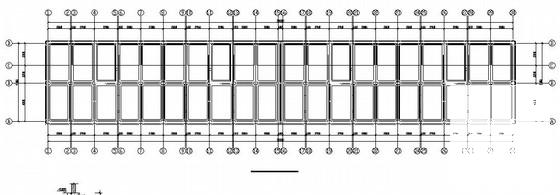

棚户区搬迁安置项目6层砖混结构住宅。包括基础 平面布置图 ，人工挖孔桩结构设计，结构设计总说明，个高层结构布置图，阁楼结构布置图， 楼梯详图 ， 节点详图 等共计12张图纸。
