一份4层砖混结构老年公寓(敬老院)建筑及结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1050

积分

超级版主

Rank: 8Rank: 8

积分
1050
发表于 2020-3-5 19:43:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是老年公寓项目,地上四层,建筑高度14.40M,总建筑面积是2079.09平方米,,基底建筑面积524.54平方米,该项目与敬老院相临,该项目与原建筑共用疏散楼梯、电梯,每层同一合并为一个防火分区;结构类型为砖混结构,基础形式为条形基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,条形基础图,基础详图,柱布置图,各层梁配筋图,板配筋图,节点详图,楼梯图等15张图。

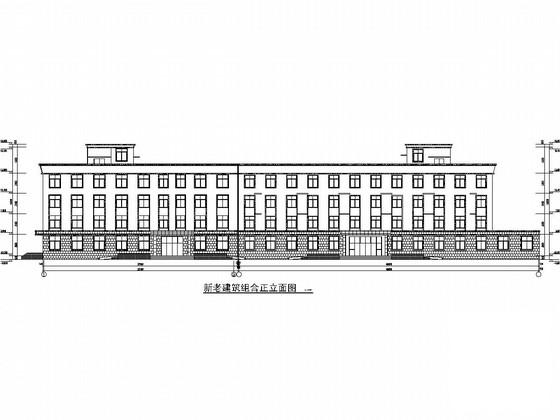

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图等12张图。
分享投稿时间:近几年6月。总计27张图。

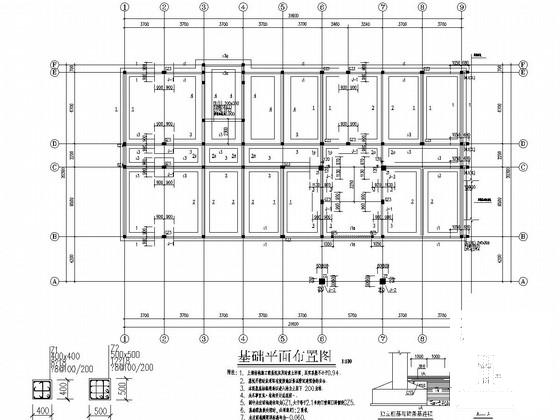

基础 平面布置图

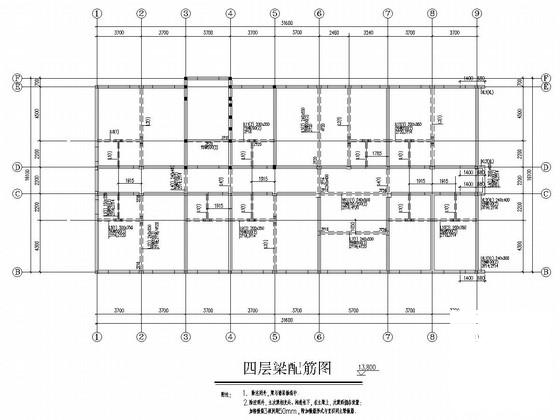

四层梁配筋图

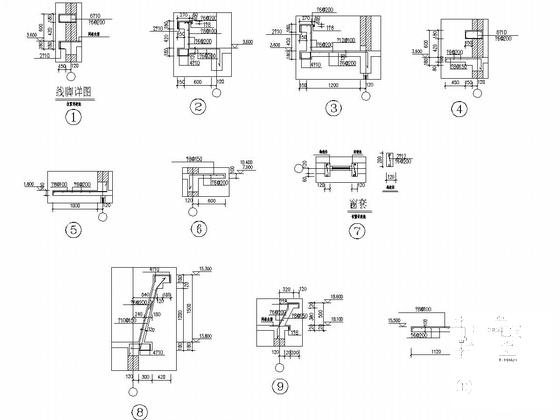

节点详图

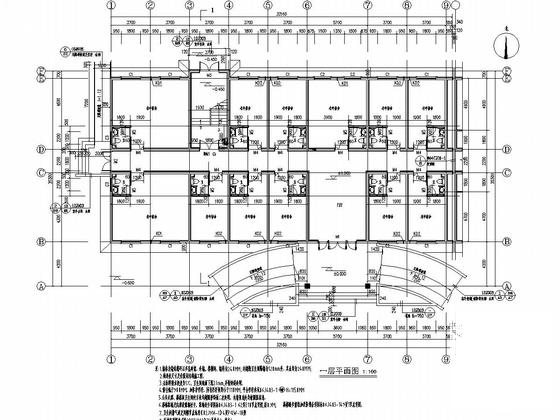

一层平面图

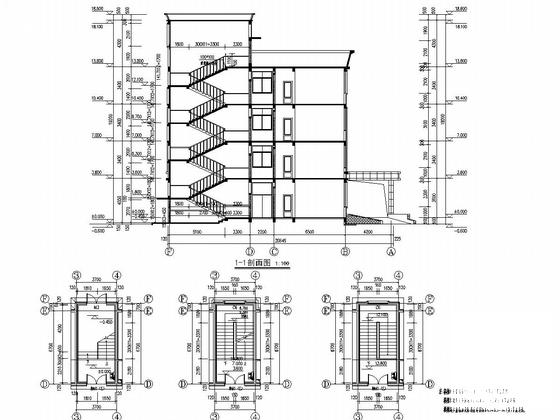

剖面图

四层板配筋图

砖混结构敬老院 - 1
第 1 张图
砖混结构敬老院 - 2
第 2 张图
砖混结构敬老院 - 3
第 3 张图
砖混结构敬老院 - 4
第 4 张图
砖混结构敬老院 - 5
第 5 张图
砖混结构敬老院 - 6
第 6 张图
砖混结构敬老院 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-5 19:43:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
