一份3层砖混结构总裁私人住宅楼结构CAD施工图纸(桩基础)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-3-5 20:48:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该项目是私人住宅项目,砖混结构,采用纵横墙承重体系,地上三层,无地下室,基础顶部作为嵌固层,该项目基础形式拟采用人工挖孔桩(ZHx),基础持力层为中风化泥岩,地基基础设计等级为丙级,抗震设防烈度为6度。

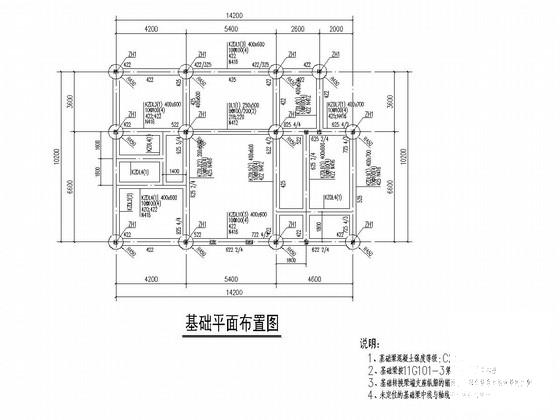

该资料包含: 结构设计说明 ,基础平面布置图,基础大样图,各层梁板 平面布置图 , 楼梯大样图等共计12张图。
分享投稿时间:近几年1月。

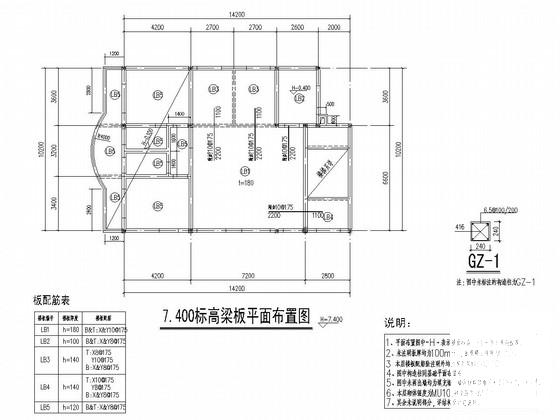

板配筋图

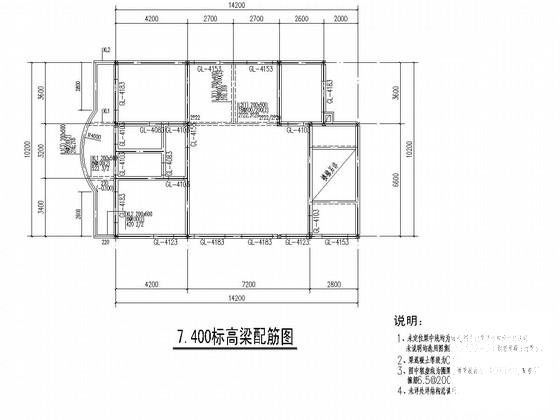

梁配筋图

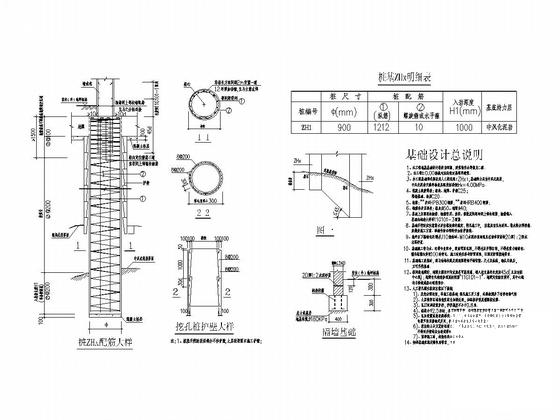

基础详图

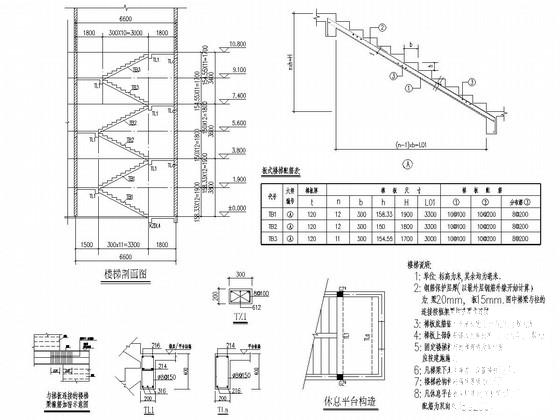

楼梯图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-5 20:48:10上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfws10sfwddccdc2ds.rar

662.5 KB

下载  售价: 100 积分    赚积分
