一份6层砖混结构住宅楼结构施工图纸（地下车库、建筑施工CAD图纸）(平面布置图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 地下室功能：车库
• 参考图纸：25张
• 设计年代：近代

附件详情

建筑设计面积：3478.59m；建筑高度：19.60m；建筑层数：六层带闷顶；建筑设计结构形式：砖混结构；现浇楼、屋面板；墙下基础采用钢筋混凝土条形基础。
地下车库为地下一层钢筋混凝土框架结构。
全套图纸27张，其中结构施工图15张，包括结构设计一般说明、基础 平面布置图 、楼屋面结构布置图、 楼梯详图 柱配筋平面图、梁平法图、结构平面图等。

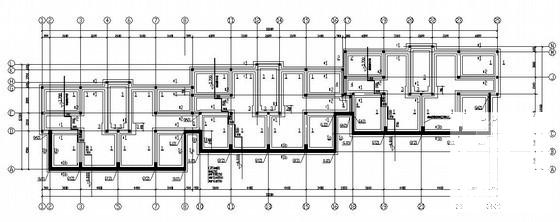

第 1 张图

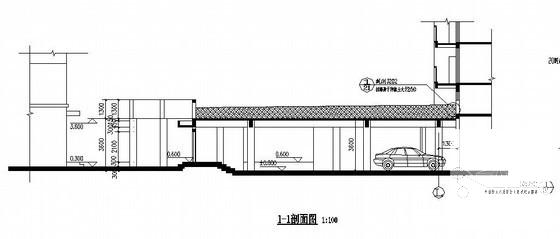

第 2 张图

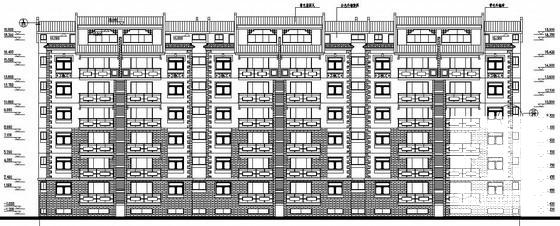

第 3 张图

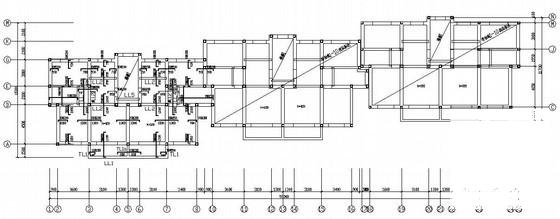

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
