一份轻型门式刚架4S店展厅结构CAD施工图纸(预应力混凝土)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 结构最大跨度：21m
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

该套图纸为门式刚架带夹层的4S店工程。建筑设计结构形式为轻型钢结构（局部二层），合理使用年限：主体结构50年，围护部分15年。

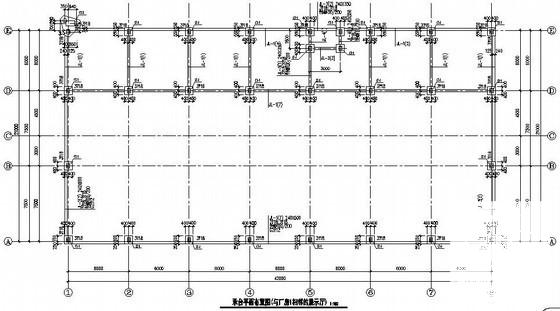

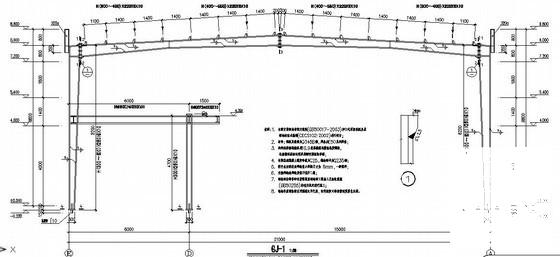

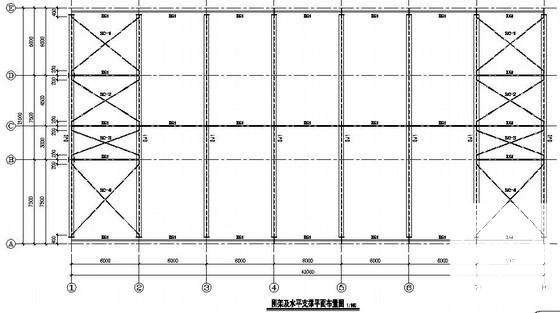

全套图纸21张，其中结构图14张。包括 结构设计说明 、承台平面布置图（与厂房相邻的展示厅）、预应力混凝土管桩基础说明、钢柱及柱间支撑平面布置图、钢柱及柱间支撑平面布置图、刚架及水平支撑平面布置图、屋面檩条 平面布置图 、GJ详图、 节点详图 等。

图5

图6

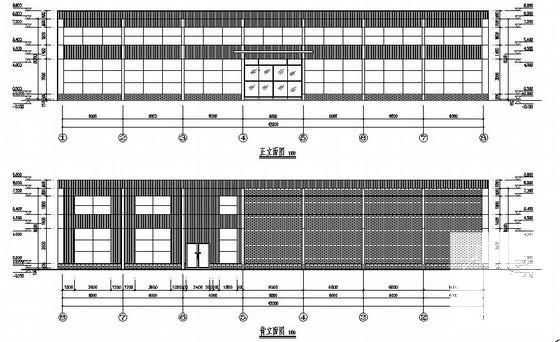

第 1 张图

第 2 张图

第 3 张图

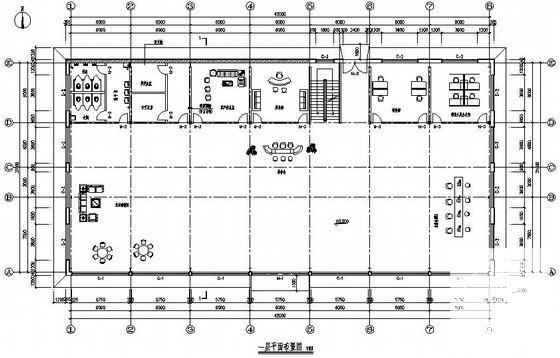

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
