一份29层剪力墙结构筏形基础住宅楼结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：29层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：设备用房,其他
• 参考图纸：19张
• 设计年代：近代

附件详情

本图纸为某小区的住宅楼，本建筑地下一层，层高5.23米，地上29层，一层层高4.1米，其他各层层高均为3.0米，建筑物总高度为87.3米。该项目为A级高度现浇剪力墙结构，水泥粉煤灰碎石桩（CFG桩）加固处理，筏板基础，7度设防。
该资料包含：结构设计总说明、桩位平面图、基础平面图、结构平面图、剪力墙平法施工图、剪力墙柱表、梁平法施工图、楼梯结构配筋图、 节点详图 等共19张图纸。
出图时间：近代.01。

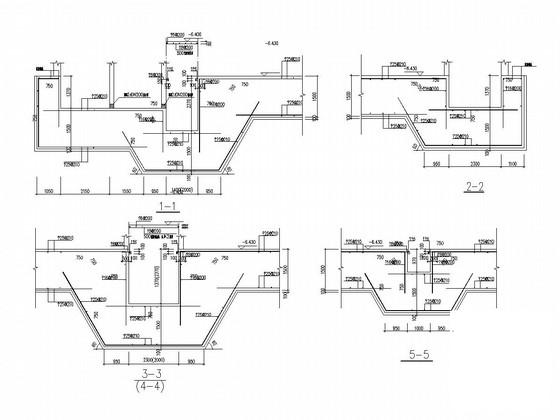

基础大样图

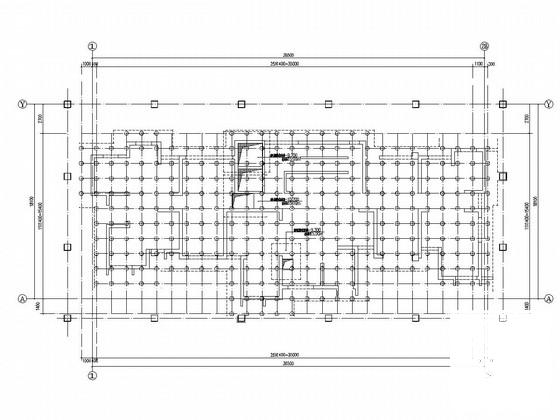

桩位平面图

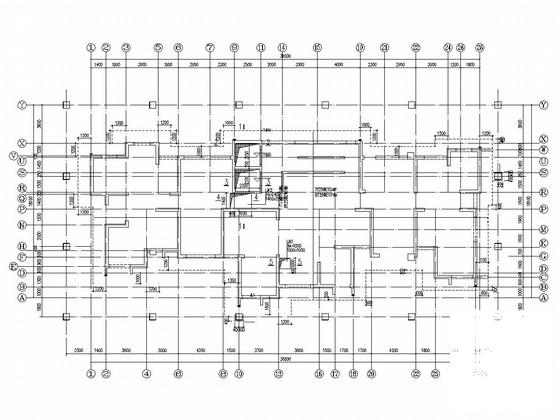

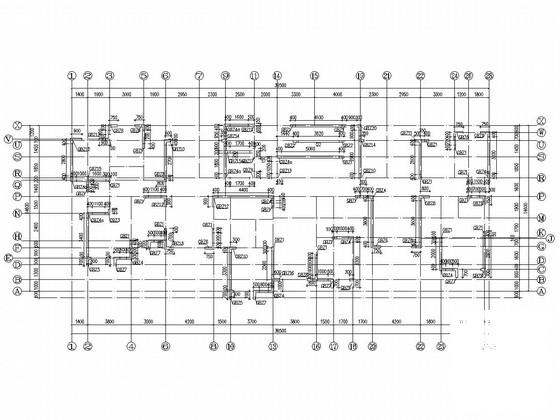

剪力墙平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
