一份老年活动中心报告厅双层网架结构CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：13张

附件详情

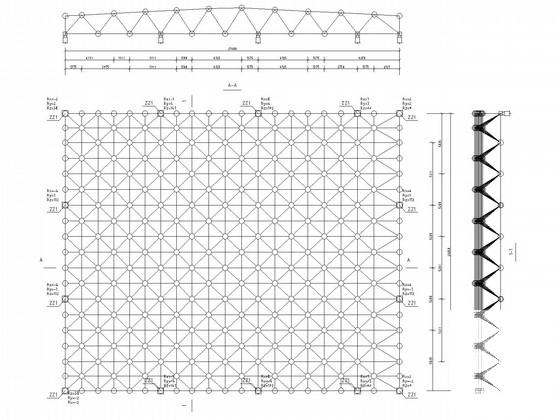

网架结构设计总说明、报告厅屋顶预埋及其大样图、报告厅屋顶支座布置及其大样图、网架结构平面图、网架主次檩条布置图、报告厅屋面排水及节点大样图、网架上、下弦杆件及节点配置图、网架腹杆杆件及节点配置图、网架上、下弦节点坐标图、网架杆件材料表、网架杆件及配件材料表、球加工图共13张图纸。

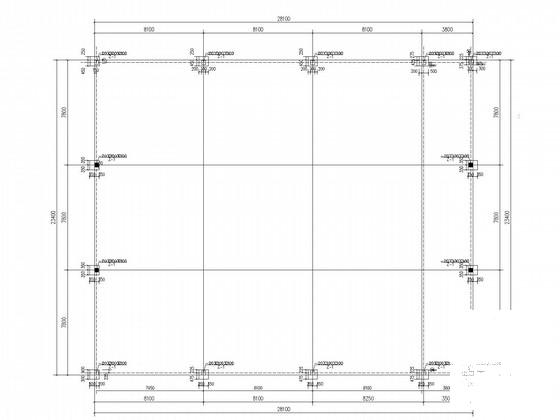

报告厅屋顶预埋图

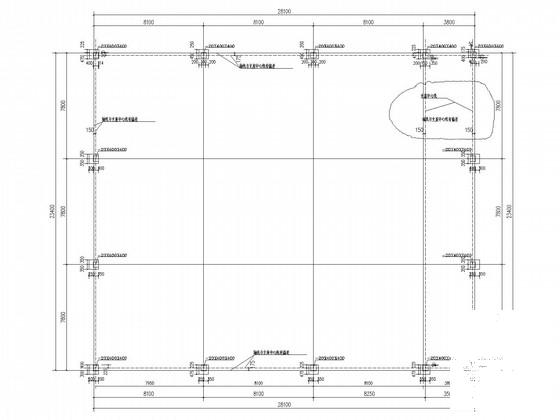

报告厅屋顶支座布置图

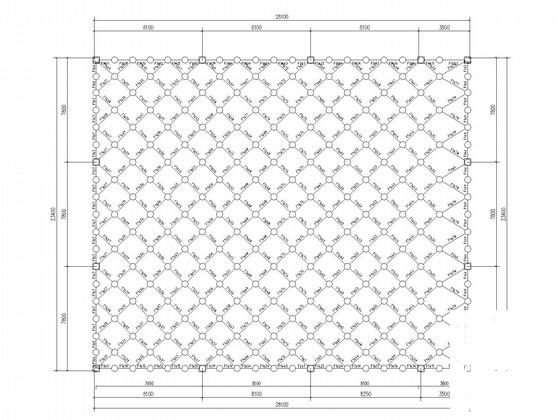

网架腹杆杆件及节点配置图
