一份9层框剪结构住宅楼结构CAD施工图纸（筏板基础）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目为9层框架剪力墙结构住宅项目，采用筏板基础，抗震设防烈度为7度，地基基础设计等级为乙级，该资料包含:结构设计总说明,筏板 平面布置图 ,基础~2.820m剪力墙、柱平法施工图,2.820m~局部屋面剪力墙、柱平法施工图,一层梁、板结构平面图,屋面层、局部屋面层梁结构平面图, 楼梯详图 等14张图纸。
10月。

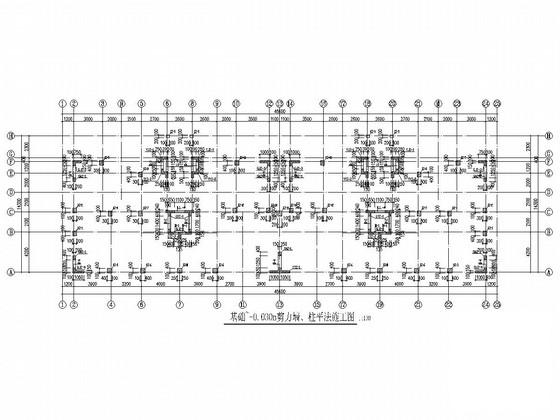

基础~-0.030m剪力墙、柱平法施工图

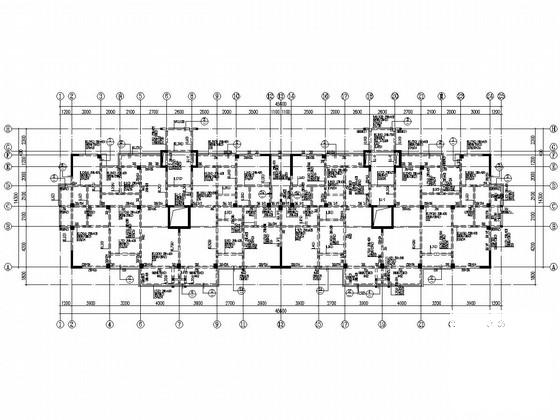

二层梁结构平面图

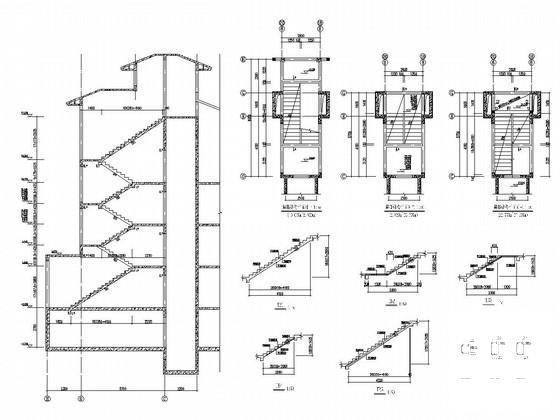

楼梯详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
