建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：18层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.40kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：26张
附件详情
结构设计和施工总说明、桩及承台布置平面图、基础底板配筋平面图、承台大样、剪力墙平面图、剪力墙大样图、楼面梁配筋图、屋面梁配筋图、机房层楼屋梁配筋图、楼面结构平面图 、机房层楼屋面结构平面图 、大样图、楼梯结构施工图共26张图纸。

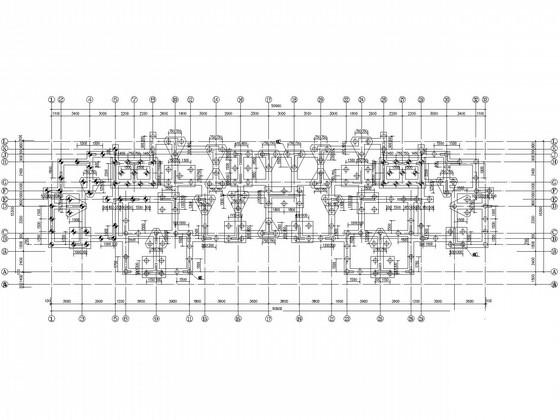

桩布置平面图

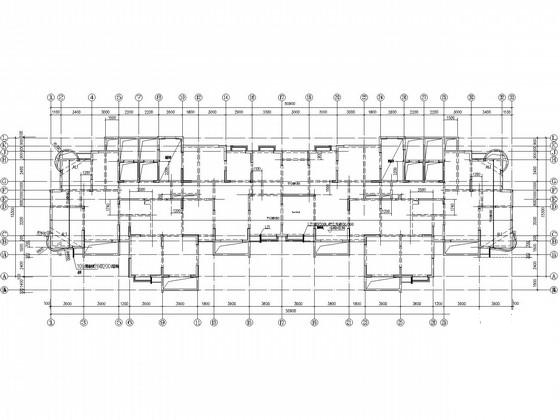

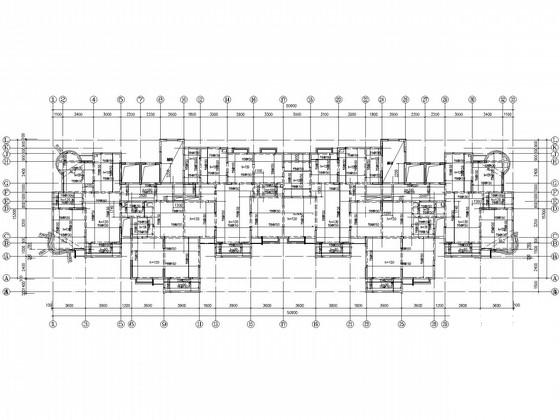

楼面结构平面图

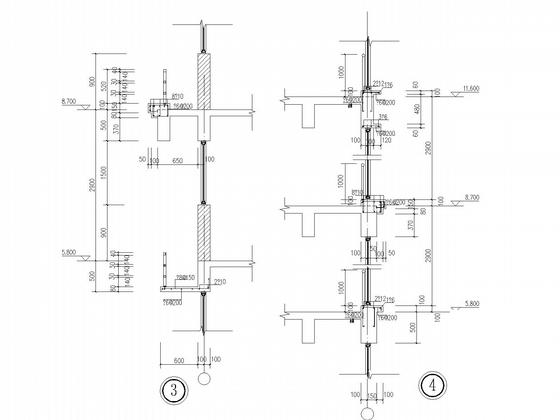

墙身节点

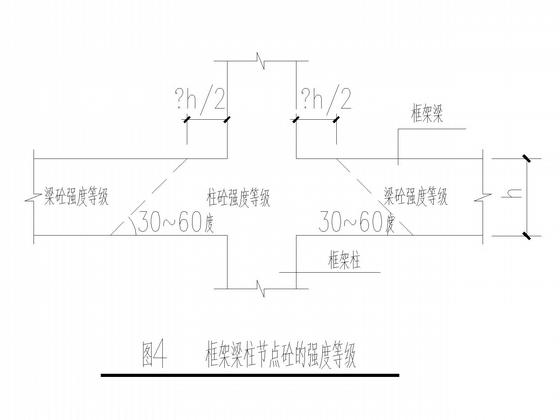

框架梁柱节点砼的强度等级

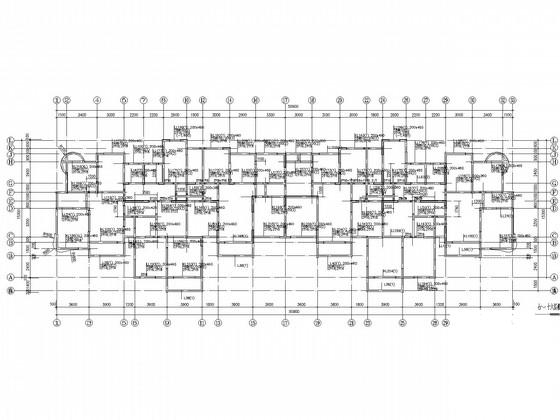

楼面梁配筋图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
