建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：7层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：7度抗震
-
风压：0.35kN/平方米
-
参考图纸：38张
附件详情
结构设计总说明、基础平面布置图、墙平面布置图、剪力墙详图、结构平面布置图、大屋面结构平面布置图、小屋面结构
平面布置图
、梁平法施工图、大屋面梁平法施工图、小屋面梁平法施工图、
楼梯详图
共38张图纸。

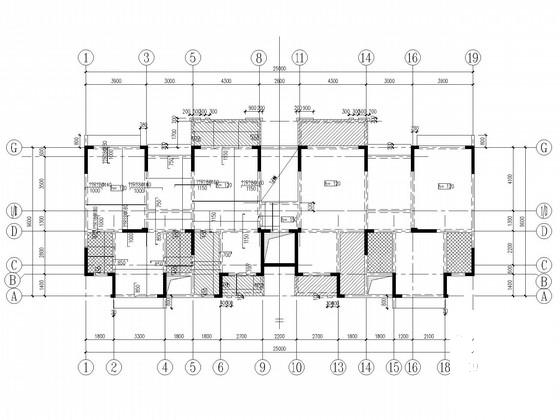

结构平面布置图

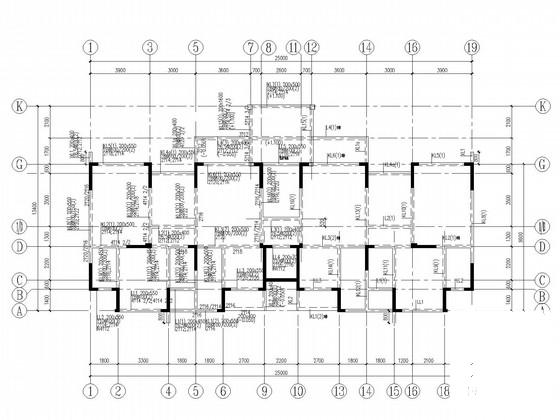

梁平法施工图
剪力墙详图

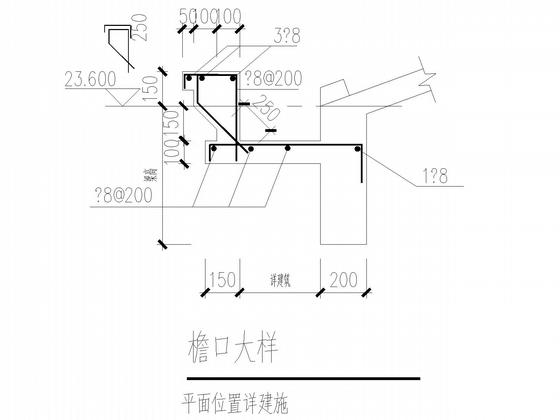

檐口大样
墙平面布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
