一份12层框剪结构商住楼结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.30kN/平方米
• 地下室功能：人防, 车库
• 参考图纸：28张
• 设计年代：近代

附件详情

附件详情：该项目为12层框剪结构商住楼项目，基础形式为筏板基础，地下室一层为车库，二层为人防，抗震设防烈度为7度，场地类型为Ⅲ类。

该资料包含：结构设计总说明，剪力墙、柱平法施工图，梁平法施工图，结构平面图等共计28张图。

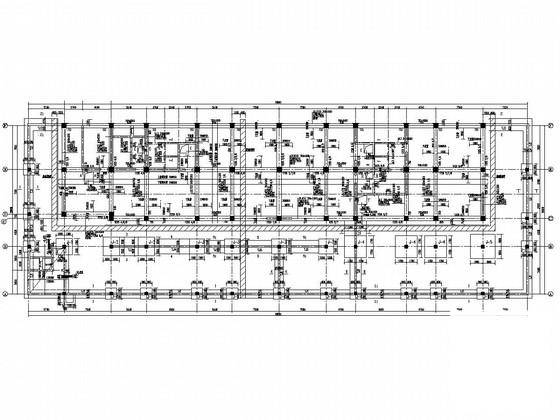

结构平面图

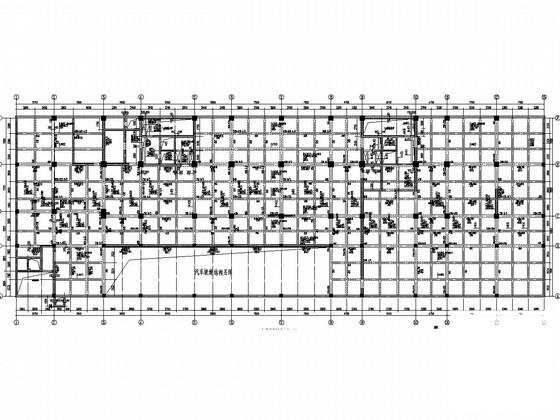

梁平法施工图

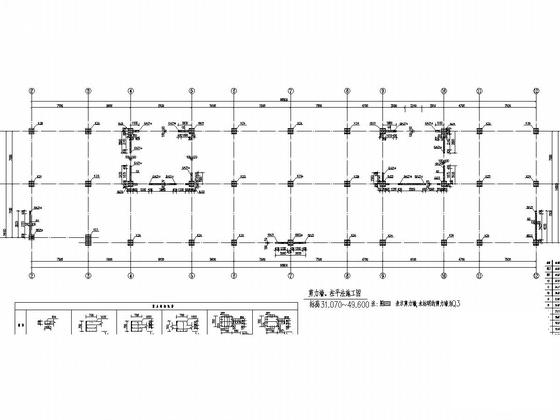

剪力墙、柱平法施工图

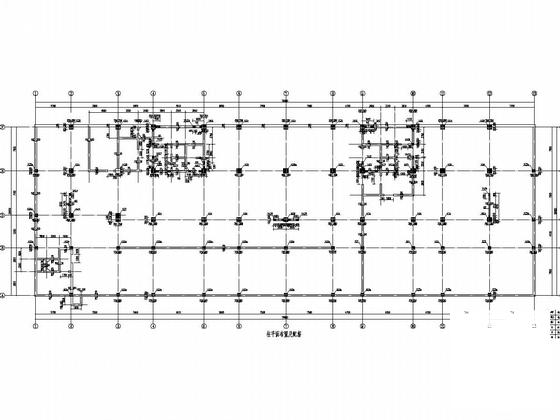

柱平面布置及配筋

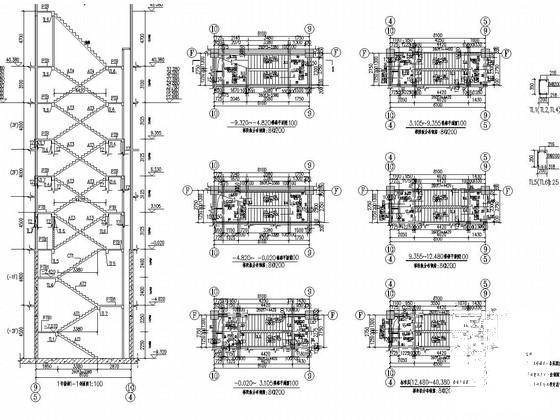

楼梯剖面及配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
