本人根据长期的工作实践，设计并绘制了常用管径的支架标准图，供广大读者参考，使用。
包括：曲面槽滑动支座 丁字托滑动支座 水平管道固定支架支座 双向限位导向支座 水平管道单拉杆接管吊板 水平管道单拉杆接管吊板 垂直管道双拉杆接管吊板 垂直管道双拉杆接管吊板 垂直管道焊接支(吊)架托座 直埋式内固定支座
说明：
1.常用的管道支、吊架按用途分为滑动支架、固定支架、导向支架几吊架等。每种支、吊架对有多种建筑结构形式。
2.管道支架型式的选择，主要应考虑：管道的强度、刚度；输送介质的温度、工作压力；管材的线膨胀系数；管道运行后的受力状态及管道安装的实际位置状况等。同时应考虑制作和安装的成本。
3.管道支、吊架材料一般用Q235普遍碳素钢制作，其加工尺寸、精度及焊接等应符合设计要求。
4.选用管道支、吊架时，应遵守下例原则：
A.在管道上不允许有任何位移的地方，应设置固定支架。固定支架要生根在牢固的厂房结构或专设的结构物上。B.在管道上无垂直位移或垂直位移很小的地方，可装活动支架或刚性支架。活动支架的型式，应根据管道对摩擦作用的不同来选择：a.对由于摩擦而产生的作用力无严格限制时，可采用滑动支架；b.当要求减少管道轴向摩擦作用力时，可采用滚珠支架；c.当要求减少管理水平位移的摩擦作用力时，可采用滚柱支架；滚珠和滚柱支架结构较为复杂，一般只用于介质温度较高和管径较大的管道上。在架空管道上，当不便装设活动支架时，可采用刚性支架。C.在水平管道上只允许管道单向水平位移的地方，在阀门的两侧，∏型补偿器两侧适当距离的地方，应装设导向支架。D.垂直管道通过楼板或屋顶时，应设套管，套管不应限制管道位移和承受管道垂直负荷。E.对于室外架空敷设的大直径管道的独立活动支架，为减少摩托车力，应设计为挠性的或采用可靠的滚动支架，避免采用刚性支架。

第 1 张图

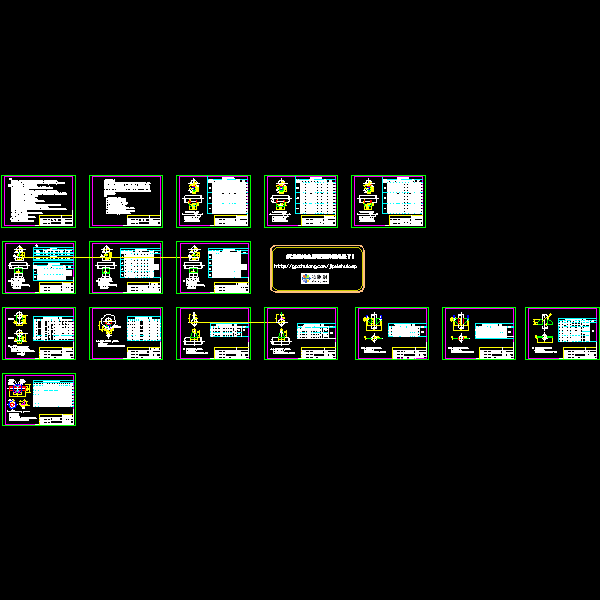

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
