5层码头公寓建筑结构水电CAD施工图纸

[复制链接]

0

主题

0

帖子

1545

积分

超级版主

Rank: 8Rank: 8

积分
1545
发表于 2020-3-12 10:45:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.80kN/平方米
  • 参考图纸:38张
  • 图纸年代:近代

附件详情

泉州某码头公寓建筑结构水电全套图纸
本次设计为:泉州某码头公寓建筑结构水电全套图纸
工程所在地:泉州
地上总建筑面积:1057.3平方米
上部结构体系:钢筋砼框架结构
抗震设防烈度:7度
基本风压:0.80KN/平方米
该资料包含:
1、建筑图:
建筑总说明、一层平面图、二至五层平面图、屋顶平面图、梯间屋顶平面图、立面图、1-1剖面、梯平面详图、卫生间大样图、门窗表共9张图纸;
2、结构图:
结构设计总说明、基础结构平面图、承台大样、人工挖孔灌注桩设计说明与详图、基础梁配筋图、柱网平面定位图、各层梁配筋图、屋面梁配筋图、梯间屋面梁配筋图、梯间屋面结构平面图、各层结构平面图、屋面结构平面图、楼梯结构平面图、大样配筋图共14张图纸;
3、电气图:
说明、设备材料表、配电干线示意图、电话配线系统图、电视配线系统图、宽带布线系统图、楼宇可视对讲系统图、配电系统图、各层电照平面图、各层 、屋面防雷及电照平面图、基础接地平面图共10张图纸;
4、给排水:
设计说明、设备材料表、各层平面图、屋面平面图、给排水系统原理图、给排水支管透视图共5张图纸。


2

3

4

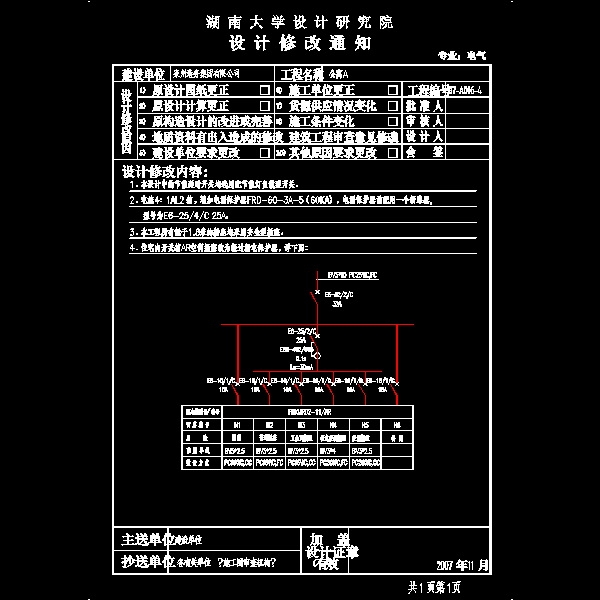

公寓a修改通知单.dwg
公寓a修改通知单.dwg

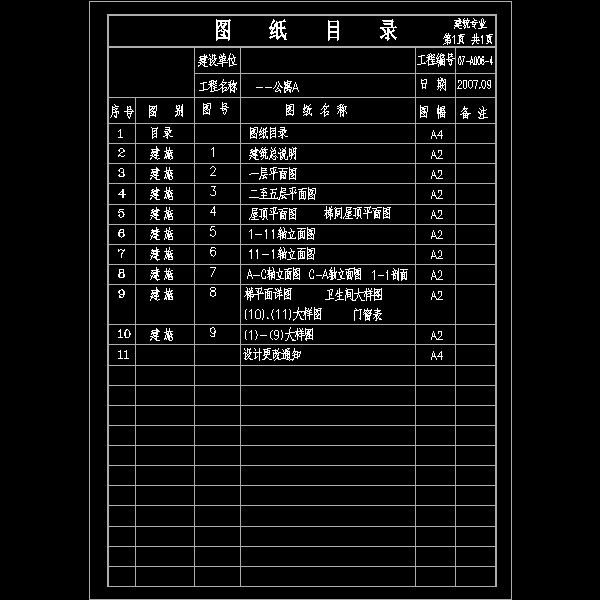

建施 目录.dwg
建施 目录.dwg

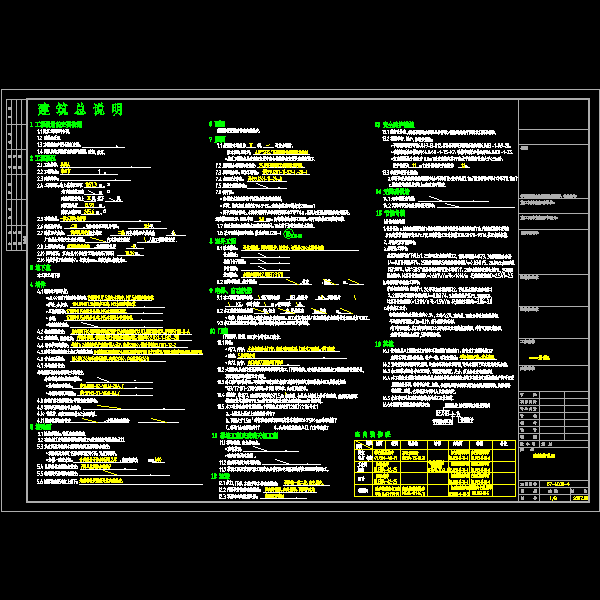

建施01 建筑总说明.dwg
建施01 建筑总说明.dwg
建施02 一层平面图.dwg
建施02 一层平面图.dwg
建施03 二至五层平面图.dwg
建施03 二至五层平面图.dwg

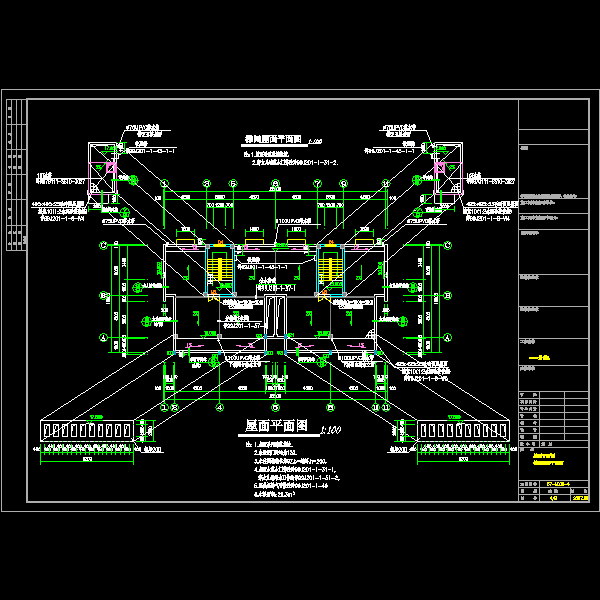

建施04 屋面平面图 梯间屋面平面图.dwg
