10层办公楼暖通设计CAD图纸毕业设计方案

bb5566 · 发表于 2020-3-12 14:30:54

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：办公
建筑高度：多层建筑
建筑面积：15146平方米
地上层数：10层
图纸设计深度：方案(初设图)
参考图纸：19张
图纸年代：近代
设计内容：空调,通风
空调系统：全空气系统
水系统：异程式
送风方式：侧面送风
节点大样：冷却塔
项目地址：河北

该附件为"河北省办公楼暖通设计图纸毕业设计"~

一、工程概况

该项目为邯郸市某矿工业矿区办公大楼,该建筑是一座综合性办公建筑,其主体建筑为地上十层,建筑总高度为38.97m,为混凝土框架结构。各层建筑类别如下:地上1~3层为各类办公室均为开敞式办公区、会议室、档案库、餐厅等用房;4~7层为总工、各科室长及部长办公室、本部门小会议室等用房;8~10层为总工、各科室长及部长值班宿舍及接待客房等用房。该项目建筑面积为15146m2,使用空调系统的总建筑面积为11746m2。该矿区每天有450m3/的矿井排水,该项目从每天排放的最低29℃的矿井废水中提取热量,供h地源热泵系统进行制热。由热泵机组对办公、餐厅、联合公寓等建筑物冬季供暖和夏季制冷;对全全矿主、副井口冬季进行保温防冻;提供生活洗浴用水等。

二、设计范围

该项目的设计范围包括水源热泵系统设计;空调机房的设计;主副井井口保温防冻的设计;洗浴热水的设计;办公楼等建筑物采暖空调设计...

河北省办公楼暖通设计图纸毕业设计

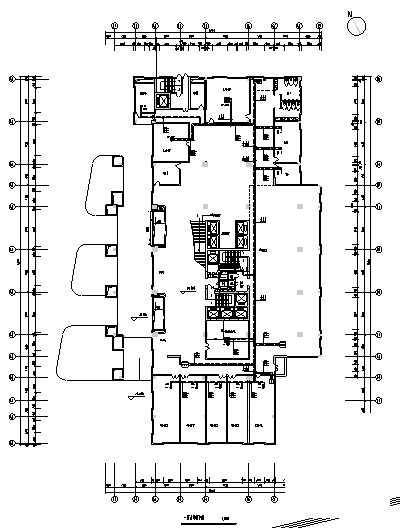

一层水系统平面

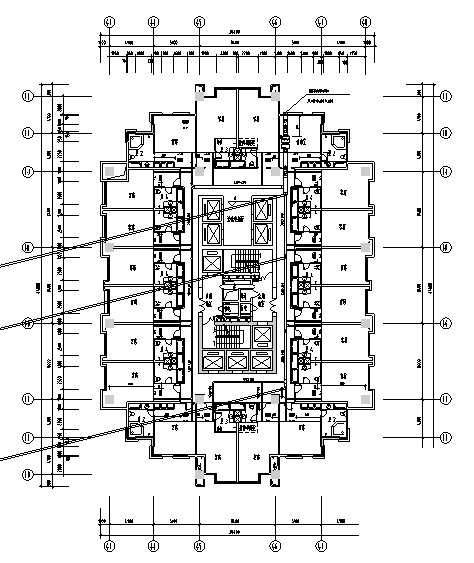

八至十层风系统平面

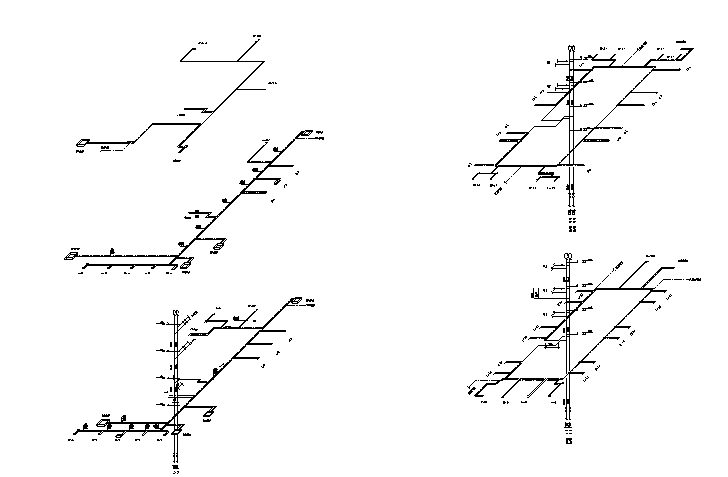

一至三层空调水管系统图

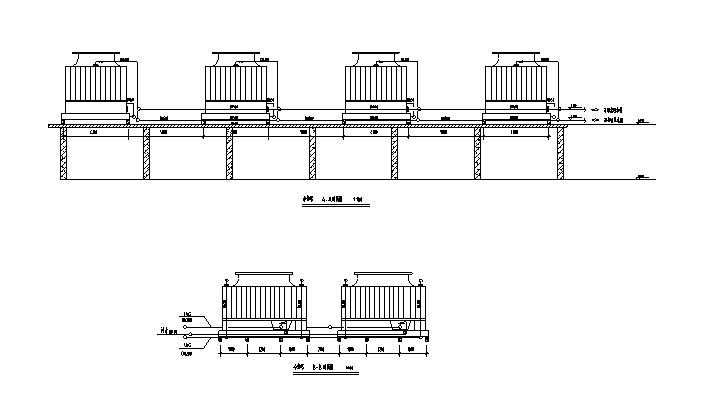

冷却塔剖面图

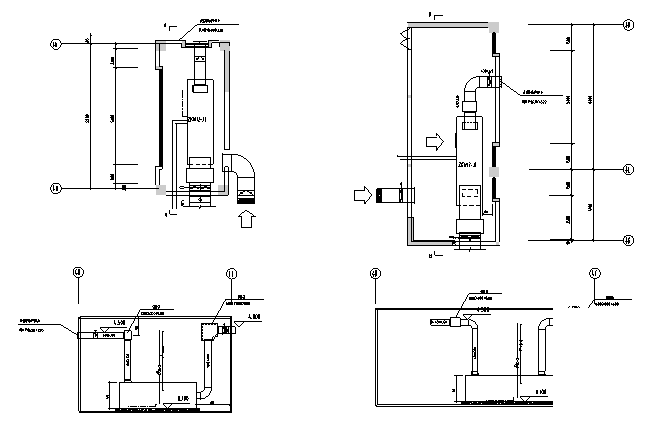

机房B-B剖面
