[CAD]6层框架宿舍楼毕业设计方案(施工图纸)(现浇钢筋混凝土)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某六层框架宿舍楼 毕业设计 (含计算书、图纸)
该资料为：[学士]某六层框架宿舍楼 毕业设计 (含计算书、图纸)
建筑类型：六层宿舍楼，框架填充墙结构。
建筑面积2018.58平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗使用：采用标准塑钢门窗,5mm厚玻璃。
地质条件：该地区建筑场地类别为二类，设防烈度为6度近震。地基土为粘性土，地基承载力特征值：fk=200kPa， 基础的形式为柱下独立基础。
风荷载：基本风压w0=0.40kN/平方米
雪荷载：该项目不考虑雪荷载。
活荷载：楼层活荷载标准值2.0KN/平方米；屋面活荷载标准值w0=0.5KN/平方米（按不上人屋面考虑）。
内容包括：
计算书：
一、项目概要
二、梁柱截面尺寸确定
三、荷载计算
四、内力计算
五、内力组合
六、框架梁柱配筋计算
七、屋面、楼面板设计
八、楼梯设计
九、基础设计
共56页。
该资料包含：
建筑设计总说明、总平面图、平面图、屋顶平面图、立面图、剖面图、结构设计总说明、基础平面布置图、基础配筋图、柱平法施工图、梁平法施工图、楼面板平法施工图、屋面板平法施工图、楼梯布置图、楼梯配筋图、一榀框架梁、柱大样图共18张图纸。

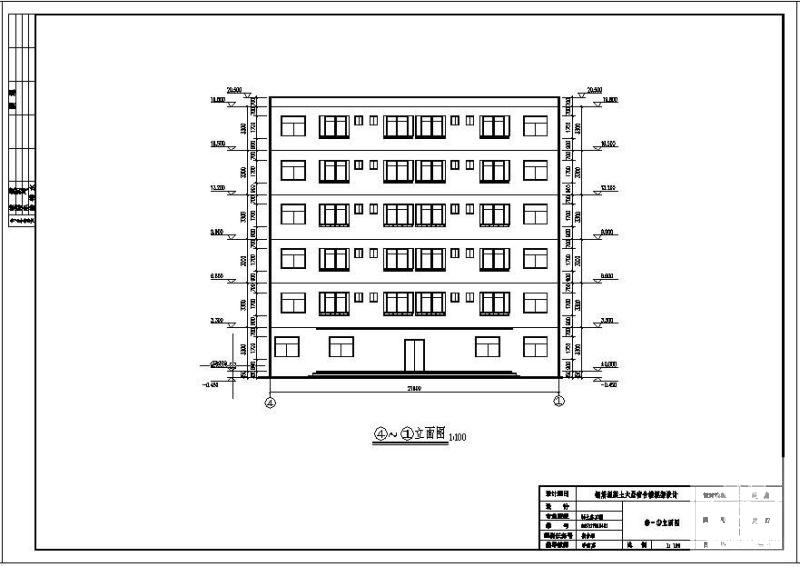

第 1 张图

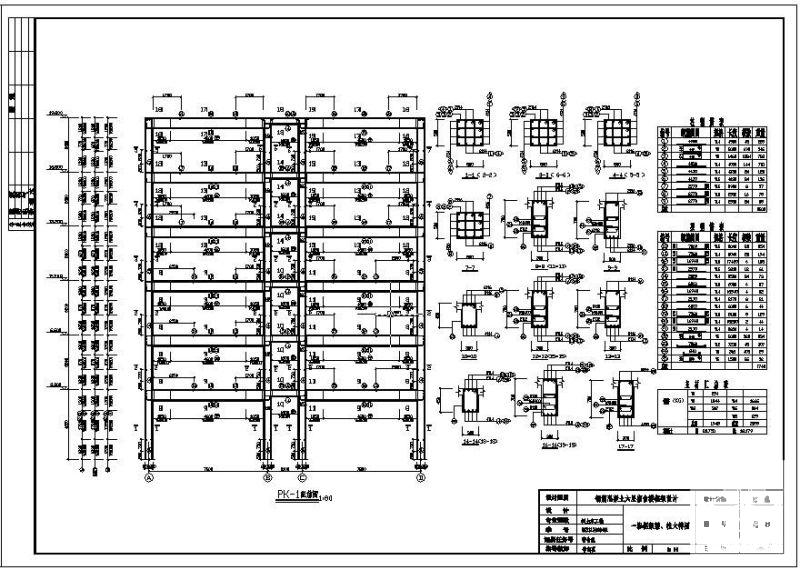

第 2 张图

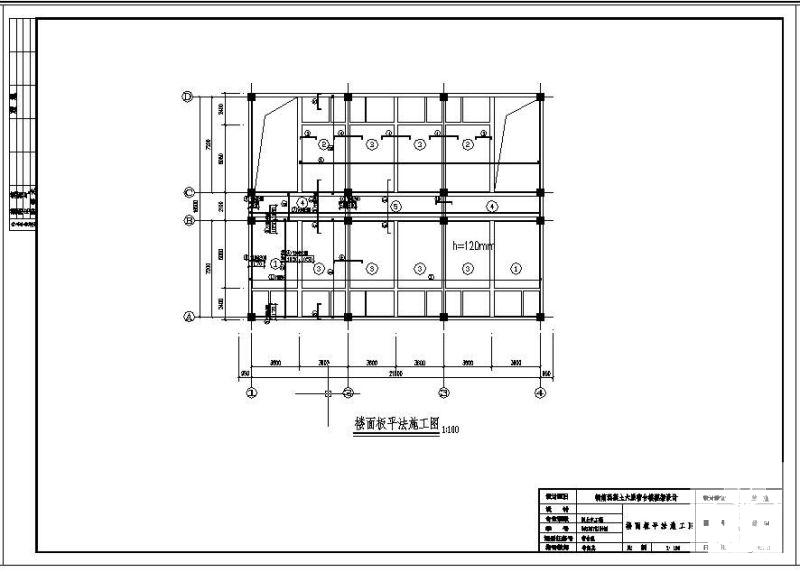

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
