[CAD]6层框架办公楼建筑结构毕业设计方案施工图纸（pkpm模型）(现浇钢筋混凝土)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某6层框架镇政府办公楼毕业设计（含计算书、建筑、结构图，pkpm模型）
镇政府办公楼，不超过可占用土地，建筑面积在4374平方米，层高为3.6m，办公楼采用内廊式。其各层楼的具体布置见图纸。该资料为政府办公楼。占地面积723平法米，建筑面积4374平法米。主要进行建筑方案设计、结构设计及 施工组织设计 。采用框架结构，主体为六层，上人屋面顶棚一层。本地区抗震设防烈度为7度，场地类别为II类场地，基本风压0.40KN/M。楼﹑屋盖均采用现浇钢筋混凝土结构。
建筑方案设计主要根据任务书要求，结合建筑物使用功能，防火疏散要求及建筑人性化进行建筑方案设计。一、进行功能分区；二、进行空间组合；三、绘制 建筑施工 图。
结构设计简而言之就是用结构语言来表达所要表达的东西。结构语言就是从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。在结构设计中，作者根据经验公式先进行梁、板、柱的截面尺寸估算，再查相关规范确定恒荷载、活荷载、风荷载、地震作用。通过二次弯矩分配法、D值法、底部剪力法进行相关荷载的计算，确定最不利组合，确定现浇板、框架梁、柱可能出现的最大内力，从而进行截面验算和配筋计算。
施工组织设计就是根据项目建设的特点，结合具体的自然环境条件、技术经济条件和现场施工条件，研究施工项目的组织方式、施工方案、 进度计划 、资源配置、施工平面设计等施工规划设计方案，从而能高效低耗地完成建设项目的施工任务，以保证施工项目的质量、工期、造价目标的实现
共95页

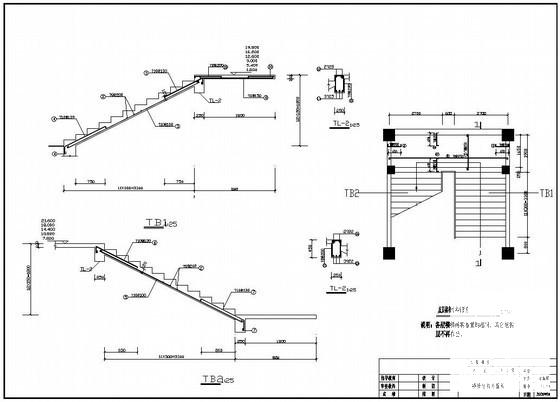

第 1 张图

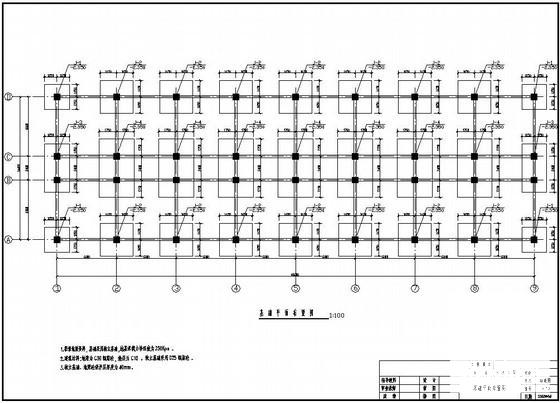

第 2 张图

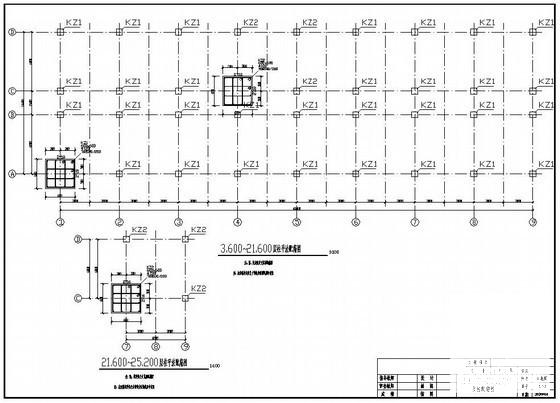

第 3 张图

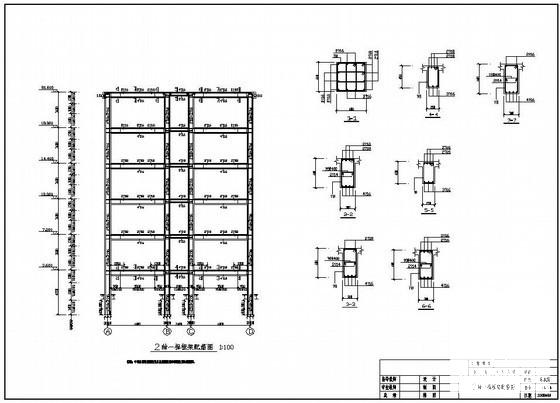

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-13 20:55:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
