一份上7层钢筋混凝土结构办公楼电气CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：32张
• 负荷等级：二级
• 火灾保护分级：一级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,继电保护
• 弱电设计： 火灾自动报警系统 ,通信系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、配电系统图一
• 三、配电系统二
• 四、一至七层照明平面图
• 五、一至七层动力平面图
• 六、一至七层消防平面图
• 七、一至六层 弱电平面图
• 八、屋顶 防雷平面图
• 九、基础接地平面图

附件详情

这份参考资料是某七层综合办公楼全套电气图纸。图纸主要包括：电气设计说明、强电部分（配电立面图，动力配电系统图、普通照明配电系统图、应急照明配电系统图、一至七层照明平面图、一至七层动力配电平面图、屋顶防雷平面图、接地平面图）、弱电部分（消防报警系统图、有线电视配线系统图、电话系统图、一至六层弱电平面图、一至七层消防平面图）。图纸完整清晰，设计水准较高，符合相关法律规范，是一套值得大家借鉴的样板图纸。

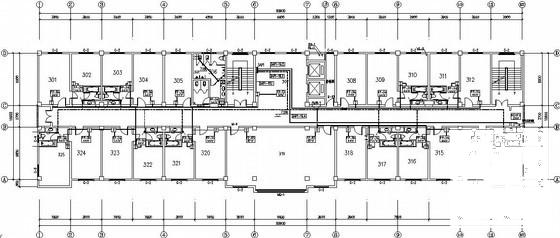

第 1 张图

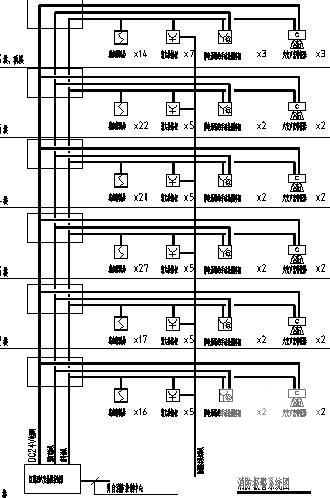

第 2 张图

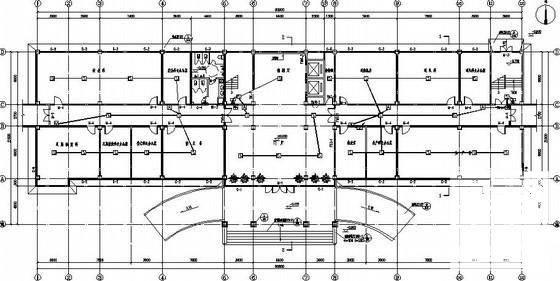

第 3 张图

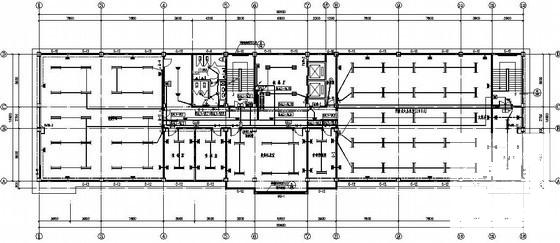

第 4 张图
