一份体育馆给排水一体化消防泵房CAD施工图纸(建筑节水设计标准)

[复制链接]

0

主题

0

帖子

1269

积分

超级版主

Rank: 8Rank: 8

积分
1269
发表于 2020-3-15 11:27:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:体育
  • 建筑高度:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:水泵站,水池
  • 供水方式:市政供水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):25
  • 项目地址:安徽

本图纸为安徽体育馆给排水一体化消防泵房施工图。
一:设计依据:
《建筑给排水设计规范》GB50015-2003(2009版)、《 规范》GB50016-2014、《建筑灭火器配置设计规范》GB50140-2005、《消防给水及消火栓系统技术规范》GB50974-2014,《建筑 抗震设计规范》GB50981-2014、《民用建筑节水设计标准》GB50555-2010,建设单位提供的该项目有关资料及设计任务书,建筑和有关工种提供的条件图和有关资料。
二:室内给排水部分:
1.本楼市政管网直接供水,市政给水管压力按0.28MPa设计,若实际数据与此不符,请及时联系设计人员调整。
2.图中尺寸以毫米计,标高以米计。给水管标高以管中心计;排水管标高以管内底计 。
3.管道材料:生活冷水支管,采用PP-R(S4)管热熔连接,安装见11S405-1;热水支管采用PP-R给排水管塑料热水管(2.0Mpa),热熔连接。给排水管穿基础墙和楼板应设钢套管。室内污水、废水立管采用采用建筑排水UPVC管,粘接,安装讲10S406。横支管为标准坡度I=0.026...
图片展示:
一层看台给排水平面图
底层配套用房给排水平面图

一层给水系统图
排水系统图
消火栓系统原理图
泵站平面图

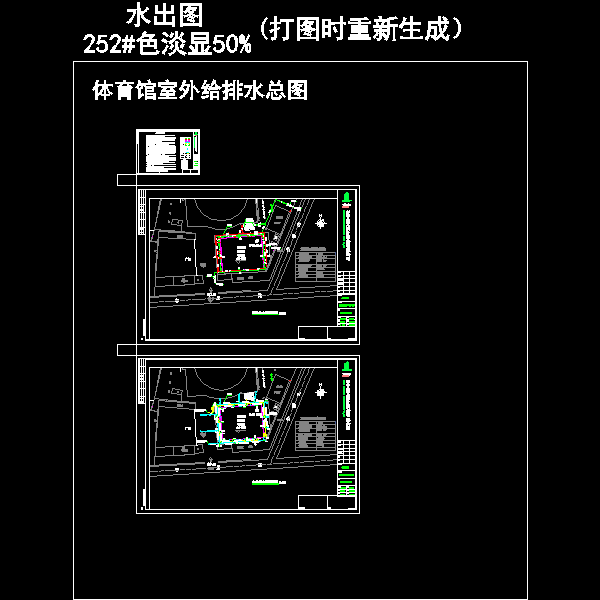

总图.dwg
总图.dwg

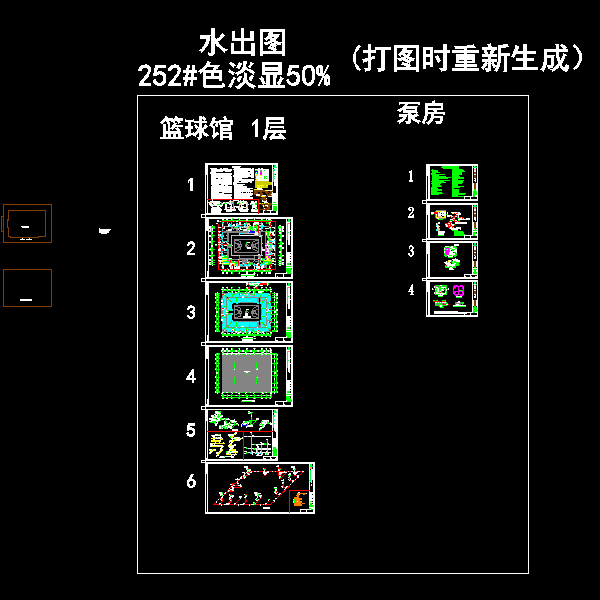

给排水.dwg
给排水.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-15 11:27:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11e2de2cfce1ccd2fd.zip

3.92 MB
