一份常用砖砌化粪池CAD大样图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本图纸是上海地区常用砖砌化粪池大样图。分为不上车和上车两种，每种都包括五个不同规格的化粪池，以适应不同的情况。下面具体介绍一下：
一、不上车
1＃化粪池：化粪池有效容积为3立方。#100砖,#100水污砂浆,#200混凝土,钢筋为3号钢.保护层15毫米.
2＃化粪池：化粪池有效容积为6.68立方.
3＃化粪池：化粪池有效容积为9.98立方.
4＃化粪池：化粪池有效容积为13.5立方.
5＃化粪池：化粪池有效容积为19.2立方.
二、上车
1＃－5＃：化粪池按活荷载汽-10级加重计算。

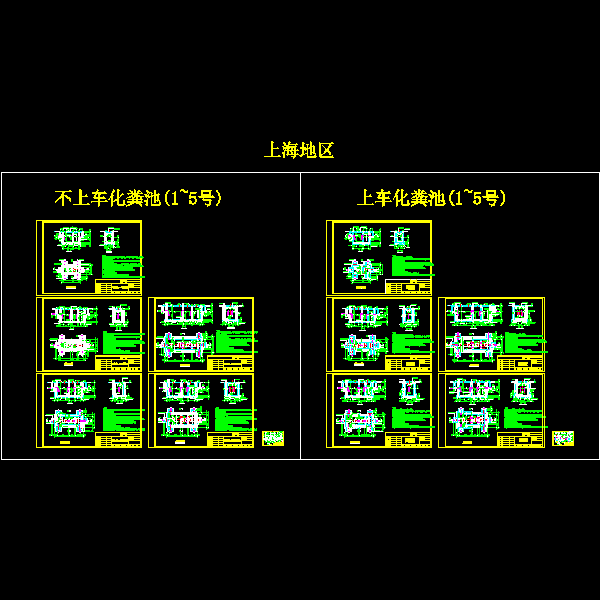

第 1 张图
